住宅内外装リフォーム

●塗膜のはがれ・穴・ヘアークラック

最初は小さな傷や劣化ですが、放置しておくと被害が広がってゆきます。
発見したらすぐに対処しましょう。

モルタル壁の住宅では窓回りに斜めに入る亀裂が多いです。これは壁面に開口部があると強度的に弱くなるので出やすい部分です。
壁の真ん中に入っている亀裂は、建物の構造的な欠陥が疑われるので注意が必要です。

サイディング壁の場合は亀裂は主にシーリング目地に集中するので、シーリング目地に注意してください。

■ひび割れからの雨水の浸入は、塗膜のハガレを引き起こします。モルタルの内部の水分が内側から塗膜を押し上げる結果です。

塗膜のハガレは、ひび割れよりも広範囲の雨水の浸入を招きます。素地であるセメントモルタルは、中性化して強度が低下しています。

ヘアークラックとは一般的に0.3mm未満の亀裂の事で塗膜自体の亀裂の為、0.3mm以上のクラックとは補修法が異なってきます。
弊社ではヘアークラックはフィラー摺り込み、0.3mm以上の場合はエポキシ樹脂注入で対処しています。

●窓枠（サッシ）まわりのすき間・水きり板金付近のすき間

窓枠回りも経年変化により亀裂やすき間が出来やすい個所です。形状変化の少ないサッシと、形状変化の大きいモルタル壁の接点なので、歪みが集中しやすい為です。

■モルタル外壁の場合、地震や躯体のひずみとは関係なく、外壁材自体の収縮により、サッシや水きり板金などの特定部分にすき間が生じます。

シーリングによりすき間を充てんしてから、フィラーと呼ばれる微弾性下地調整材を塗布します。

その後、壁面の上塗り塗料として弾性塗料を数回塗り重ねることで、雨水の浸入を防ぎ、美観を回復することができます。

■雨だれ汚染　雨すじ汚染

雨すじ汚れは、外壁の表面形状に左右され、凹凸が大きいタイプの外壁の場合は特に目立ちます。水の流れる道に沿って汚染されるので、低汚染タイプの塗料に塗り替えるのが良いです。


近年、この雨すじ汚れに対して効果のある塗料の開発がさかんです。低汚染塗料と呼ばれています。
雨だれ汚染などの塗膜の汚れに対して有効な、親水性・低帯電性・触媒作用による汚れの分解など、塗面の美観を長期間維持することが可能な塗料が使用されるようになりました。

低汚染型と言われる塗料も、効果はそれぞれでしょうけれど、塗替えの際には、施工に使用する塗料のカタログを施主様ご自身がご覧になり、塗料の性能について知識をお持ちになられることを、おすすめいたします。せっかくの塗替えなのですから、塗面の美観ができる限り維持できることは、大切なポイント。

シリコン系、無機系の塗料が低汚染塗料に当たります。

価格や塗り易さだけで、塗料を選択した場合、経年後に予測以上に早期の塗替えが必要になる場合があります。
施工店が自ら、塗料の経年変化を実際に確認したり、自社で実験などを行う事も塗料の選択の一つのポイントかもしれません。

■ひび割れの発生　モルタル外壁の場合

●モルタル外壁では、ひび割れの現象が良く見られます。ひび割れはモルタル自体の熱収縮・乾燥収縮、建物全体の歪・挙動等の原因によって発生します。

●放置しますと、雨水の内部への侵入により外壁モルタルの【浮き】や【剥落】の心配も生じます。下地ボードの強度が低下したり、ラスと呼ばれる金アミのサビの発生も心配となります。

●地震や構造部材のひずみに起因する場合や、新築時の左官工事における工程間隔などの原因も考えられます。

●材料の混合比率や厚み、下地の貼り付け具合など、原因はさまざまです。地盤沈下や道路の交通量が大きい場合の振動などが影響する場合もあります。

外壁のひび割れは美観を損ねるだけではなく、家屋の構造の強度にも影響します。
雨水の侵入により、大掛かりな外壁工事が必要となることも事実ですが、セールスマンの指摘ポイントとして、適切ではない状況説明により、不必要な不安感を与えるなどの話題が聞かれるようになってきました。

塗装工事により、適切な下地処理と、現況に適合した塗料の選択を踏まえた施工仕様により、ひび割れに対して有効な施工が可能です。

サイディングへの張り替えにより、【塗替えはもう必要ありません】と言われたというお話しを、施主様からお聞きすることがありますが、そのような塗装膜をもったサイディングは、紫外線による耐侯性試験の結果が優良である部材を指していることだと感じます。半永久的に色あせや退色が起こらない外壁材は、現状では存在しません。
またサイディング目地シーリングが10年程度で劣化するので、塗り替えは必要になります。

１）汚れの付着

●粉塵や空気中の汚染物質の付着による避ける事のできない現象。建物の立地条件や外壁の形状により程度はさまざま。

●北面などの方位や近隣の自然環境により、汚染の進み方は変わってきます。

●また、既存の外壁塗料の性能により経年後の汚れ具合は異なります。

●【親水型】【低汚染型塗料】とか【光触媒】など近年では、汚れが付着しても雨水や化学作用により汚れの程度を軽減する塗料が開発されています。

■汚染の原因によって下地処理の仕方が変わります。

�@外壁下地がリシン壁で全面的に汚染されている様な建物は高圧水洗浄で対処します。

�Aサイディング目地のブリージングが汚染の原因の場合は、高圧洗浄の後にブリージングの縁切りをするため、全面にエポキシ系プライマー処理が必要になります。

★ポイント
ブリージングとはこのブログでも度々取り上げていますが、シーリング等は弾性力を維持するため、可塑剤というものが含有されています。
この可塑剤は上に塗料を塗っても浸透して表面に達し、汚れが付着しやすくなってしまいます。
特にシリコンシーリングのブリージングは激しく、外部換気口の周りなどをシリコンシーリングしますと、周りだけ黒ずみ汚染します。
対処法としては、可塑剤が表面に出てこないようにエポキシ系プライマーなどで縁切り処置が必要です。

カビや藻の発生
●外壁の美観上とても気になるのがこのカビや藻の発生。

●外壁の塗料の性能には、原料のなかに最初から【防カビ・防藻】の成分

を含んでいるものもあります。

●しかし、一般的には、新築時の外壁の塗装工事に使用される塗料は、そ

のような性能を持たないものが多いのです。

●シリコン系外壁材を使えばカビや藻の耐光性が高い為安心です。

カビや藻は外壁内部に根が入り込んでいる為、外壁塗装が侵されてしまい損傷が始まります。高圧洗浄15Mpa以上で根こそぎ除去する事が大事です。

塗料の寿命は塗料自体の分子構造が紫外線等によって結合を破壊される事で、一般にはチョーキングとして表面化します。

■塗装は劣化すると色が変わります（変色・退色）
チョーキング（白亜化）

工場塗装のサイディングにも色あせやツヤ引けが生じます
■チョーキング・白亜化
塗膜の表面がチョークの粉のように粉化することをチョーキング または、白亜化と呼びます。これは、塗膜の劣化の最も判り易いサインです。
工場塗装されたサイディングの場合、基材に着色したうえから透明のクリヤー塗装がなされているものは、右図のように極端に白亜化することは少ないです。しかし紫外線カット効果の無いクリアーなので徐々にチョーキングは進みます。

塗料がチョーキングして粉化すると、住宅を守る鎧の役割が果たせなくなり粉化が塗膜全体に及び、雨水が建物内に浸透します。

つや引けや色あせ（褪色）は樹脂膜の中の顔料の化学変化が原因。水・酸素・紫外線による加水分解や酸化に起因します。塗料の耐侯性は酸性雨や有害ガスなどの影響も受けます。

■塗装のもちの問題でよく言われる【耐侯性】は、主に塗料構成物の中の【樹脂】に依存します。フッソとかシリコンとか呼ばれる樹脂の等級により塗装のもちが左右されます。主に耐紫外線への性能の高さによる違いです。これは樹脂の分子間結合力の強さに由来します。

基本的には
耐侯性1種　フッソ塗料
耐侯性2種　シリコン塗料
耐侯性3種　ウレタン塗料以下　になります。


その他にも、立地条件や施工の際の工程や仕様により経年後の塗装の様子は変化します。

また、樹脂とならんで顔料といわれるものにも光に対する強さの差があり長期間塗膜が自然にさらされることにより色むらや色の変化が生じます。

屋根の色が塗替え後には、チョコレート色だったものが経年後には、ぼやけた紫っぽい色合いに変化するなどという現象が起きます。調色に必要な顔料自体の耐侯性の差により、残りやすい色合いが決まってしまいます。

また使用する色によっても色アセの進行度が違い、赤・黄・青などの原色系は色ムラ・色アセが速く起こる傾向があります。

顔料は光の影響を受け、退色・黒変・色相変化などの現象を起こします。このことから顔料だけの劣化については、耐光性という言葉が用いられます。
塗膜の劣化により防水性が低下することから、カビや藻の発生により変色して見える場合もあります。

コーキングとも呼ばれ同じ物です。
■サイディングと呼ばれる外壁のジョイント部分に充填されています。ＡＬＣ造や鉄筋コンクリート造にも使われます。
■シーリングは外壁と窓枠（サッシ）の間や、天井と壁の接合部など家屋の多くの部位に用いられています。

●さまざまな種類があり、耐久年数が異なります。
●今現在のシーリングの種類は、ウレタン・アクリル系が多いです
●塗り替えで使用するのは、【変性シリコンシーリング】や 【ポリウレタンシーリング】です。

弊社は一般住宅でもすべて混合型2液シーリング材を使用しています。ホームセンターなどで売っている1液シーリングカートリッジは官庁工事では使用が認められていません。

【変性シリコンシーリングの特長】
一番の特徴は表面仕上げに塗装する事も、露出する事もできる事です。
ポリウレタンと比べて高価なため、弊社ではシーリングが露出する仕上げの場合には変性シリコンシーリングを使用します。

【ポリウレタンシーリングの特徴】
一番の特徴はシーリングを露出させることが出来ないことです。
比較的安価で性能も高いので、表面を塗装する仕上げの場合はこちらを使います。塗料との密着性が優秀です。

サイディング壁ではシーリングの裏にはジョイナーと言う青い裏打ちを使う事が多いですが、この青いジョイナーが見えた状態では、いつ雨が漏ってもおかしくないので大至急の工事が必要になります。

旧シーリング材の撤去および躯体内の調査

●全ての脆弱になった旧コーキングを、撤去します。内部の躯体への影響を確認しておきます。

特に劣化の進行した部分です。内部に雨水が浸透して、内部構造に悪影響が生じている場合があります。
点検するために、カッターで切れ目を入れ内部の様子を確認します

古くなったシーリング材は、期待される弾性力が無くなって止水効果が無くなっている為、撤去して新規シーリングする事が大切です。

ブリッジ工法などと言って旧シーリングを撤去せずに行う業者もいますが注意が必要です。

以前シーリングメーカーに確認したところ、シーリングは厚みを5ｍｍ以上確保しないと耐久性が著しく落ちると聞きました。
旧シーリングを撤去しないと厚みは1ｍｍ程度と薄くなるので、シーリング工事の意味を成しません。

シーリングの劣化は、雨水の建物内への侵入により、サイディングの変形や塗装の剥離に繋がります。

■本日は鉄筋コンクリート造(RC造)の構造目地の説明をします。

●鉄筋コンクリート造(RC造)で目地からの浸水で起こるのが爆裂現象です。

コンクリートの中に鉄筋が入って強度を確保していますが、水の浸水で鉄筋が錆び、コンクリートを弾いて小さな爆発したような現象です。
爆裂も大きくなると構造的に弱くなるので大変危険な兆候です。

●外壁の塗料のはがれる原因の一つは、シーリングの劣化。

●外壁の塗り替えでは、シーリングの点検が必要です。

●シーリングの耐用年数を考えますと、およそ１０年以内に必要な劣化部分を補修したり、再打設する工事が必要となります。

●シーリングが露出する場合は変性シリコン、塗装する場合はポリウレタン系が良いです。

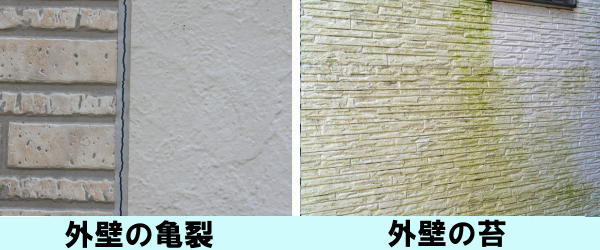

■藻やカビの発見と処理方法。

藻やカビが建物につくと見た目の汚さはもちろん衛生的にも問題がありますし、根を張ったり常に湿潤になって下地を痛めます。

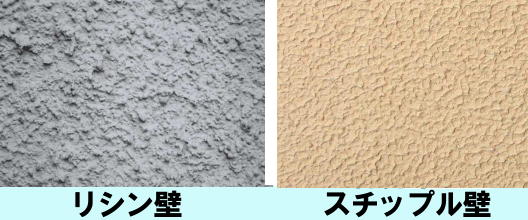

北面などの日射の当たりづらい場所、下地が水分を含みやすい場所に多く発生します。水分を含みやすい下地としては、リシン(砂壁)、軽量コンクリートブロック、劣化して表面の荒れた外壁塗装などがあげられます。

●周りを注意深く見回してみると、傷んだ部分にお気づきになるかもしれません。外壁の藻やカビの発生の様子を、毎年写真保存してみてください。その変化がわかります。どんどん濃く広がって増えていきます。

●藻（緑色の汚れのように見えます）やカビ・頑固な汚れの処理には高圧洗浄が効果的です。

洗浄後はシリコン塗膜などの硬い塗装を行うと藻やカビが根を張れないので繁殖できなくなります。

地震の発生により埼玉県の住宅でもダメージの出ているものが多くあり、いまだに調査依頼がたえません。
本日は簡単にできる住宅のチェックポイントをお話しします。


●屋根が瓦の場合は、ズレや落下に注意する。

薄いコロニアル屋根の場合は軽量の為地震の影響を受けませんが、重量のある和瓦・洋瓦は重量があるため地震によりズレ・ハガレが起きることがあります。
特に屋根のフチや棟の部分が弱いようです。

●家屋には方角によって特有な症状が発生します。

北面屋根にカビ・藻の発生が見られませんか？
北面は湿気が常に多く乾燥しづらいので、屋根・外壁にカビや藻が発生しやすいです。

●南面、西面外壁が白い粉（チョーキング現象）のようになっていませんか？

 日中の多くの時間強い紫外線に晒されているため、塗装膜の劣化が早くなります

■サイディング壁住宅での重要な注意点

近年住宅の外壁はほとんどサイディング板貼になりました。窯業サイディングなどは板自体も堅牢で丈夫な物ですが、板貼りである限り目地と言うものが必要になります。

●サイディング目地・窓回り目地の劣化や裂けに注意
サイディング目地・窓回り目地にはシーリング材というゴム状のものがはいっていますが、通常8〜10年程度で劣化してしまい、建物内部に雨水が入ってしまいます。


塗り替え工事の場合、旧シーリングを撤去して新たにポリウレタン系シーリングに打ち替え、さらにその上に塗装してシーリングを守るため、新築時以上に耐久性は上がります。

窯業タイル目地のように塗装しない場合は変性シリコンシーリングを打設します。

●タイルやレンガ調模様のサイディングにはクリヤ(透明)塗装を

タイルやレンガ調模様のサイディングは単色で塗りあげると目地などが消えて少し安っぽくなります。
現在の模様や質感を残したいならクリヤ(透明)塗装をお勧めします。透明であっても耐紫外線性能が高いのでサイディングの劣化が止まります。

ただクリヤ(透明)は下地の汚れやキズなどはそのまま仕上がるので、劣化の進んだサイディングには向きません。

コロニアルやスレート屋根の劣化は冬や梅雨時に進行します。また日常の紫外線の量も多く、外壁の3倍程度の紫外線量になり強い塗装が必須です。

●コロニアルやスレート屋根は積雪の影響で【凍害】が発生します。

スレート内部の水分が凍結して素材の組織破壊が進行してしまいます。

●苔や藻の発生にも注意が必要で、根がコロニアルやスレート材に食い込み破壊していきます。

●一冬越えますと、劣化が一段階進むこともあります。塗膜のはがれも進行します。弱くなったスレートの基材はひび割れが生じやすくなり、塗り替え時にコーキング処理や場合によっては部分的なスレートの差し替え交換が必要となります。劣化が進めば工程が増えます。

●理想的な塗装工程は通常、下地の劣化の状況により決定されます。自然環境が苛酷ではなく築年数が浅い場合や前回の塗り替えの状況が優良な場合には塗装工程は標準で良いです。

●劣化が激しい場合には、シーラーと呼ばれる下塗り回数を増やしたり、カチオンフィラーの使用などを検討することが理想となります。

●少ない追加料金で施工できる、遮熱タイプの屋根塗料も検討しましょう。

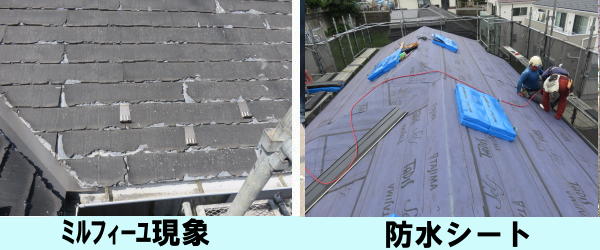

■コロニアル・スレート屋根の劣化

●防水性を失ったスレートの塗膜は、雨水を吸収します。

熱による水分の放散の繰り返しにより、変形や反りが生じます。

●一度変形したスレート板は、再塗装しても変形そのものを修正する事は困難となりますので、塗膜がはがれない状態での早期の塗替えが理想です。

●また、劣化の進んだ素地を塗装するには、下地処理や工程の複雑さを伴いますので、費用の面でも影響してしまいます。スレート屋根と木部は特に早めの塗替えがお得です。

●反りや変形があまりにも進行した状態では、塗替えよりも屋根材の葺き替えがお勧めとなります。

住宅塗り替え工事で大切なのは「下地処理」「素地調整」です。
ここのノウハウがプロと素人の一番大きな違いで、下地処理・素地調整をおろそかにすると数年で剥離したり欠陥が生じます。

■塗装で大切なことの一つが、「下地処理」とか「素地調整」です。

●塗るものの現状を塗装にふさわしい状態に調整することを言います。塗装の見栄えをよくするためや、塗料の機能性を長持ちさせるために必要な工程です。

●具体的には、錆び落としや、段差を修正したり、穴にパテ処理をしたりすることです。また、カビやコケなどを高圧洗浄でクリーニングして清掃し、油分や汚れを溶剤やメタノール・アセトンなどで拭き掃除します。

●この下地処理をおろそかにして塗ると、どんなに高価な塗料を使用したとしても、その性能を十分に発揮することができません。すぐにはがれたり、見てくれの良くない塗装になってしまいます。一例をあげますと、たとえば、清掃をせずにゴミやほこりの上に直接塗料を塗れば、はがれや色むら・つやムラの原因となる可能性があります。

鉄部の結露を乾燥させなかったり、モルタルやサイディングへの雨水の浸入をコーキング処理せずに塗装すれば塗膜のハガレや浮きが生じます。

換気フードや設備器具の周辺に良く用いられる「シリコンコーキング」に専用の下塗り剤を塗らずに上塗りをかければハガレます。

■エポキシ系下塗り材の優位性

エポキシ塗料は頑強な塗膜を作り、下地の密着・密封性が高く大変優秀な塗料ですが、唯一紫外線に弱いという弱点があります。
このため下塗り材には適した塗料で、対紫外線性の高い上塗り材によって保護することによって強固な塗膜を作ります。

鉄部の錆止め

●鉄部に生じた錆びに、「錆止め塗料」を下塗りせずに塗れば数年で上塗り塗料の表面に再び錆びが発生します。これでは、せっかく塗り替えをなさったとしても、費用の無駄が生じてしまいます。

●どのような上塗り塗料を選ぶかは大切なのですが、それ以上に大事な事柄と言えます。「下地処理の丁寧さ」は重要です。塗装職人の丁寧さの程度が一番わかる工程なのです。

●塗装とは、「ただ塗るだけではないのです」。
長持ちする塗り替えには、塗料の選択と下地処理の両方が大切です。
塗装物と下塗り材の相性が悪いと剥離や変色などトラブルの原因になります。確かな経験とノウハウが必要になってきます。

●業者の見積もり書をご覧になられる場合には、使用塗料だけではなく「下地処理をどうするか」に注目してください。

塗料乾燥による色の変化
塗りたては乾いた色とは違って見えます

塗料の色は乾燥すると変化します。 特に水性塗料は顕著に表れます。

上の画像は同一塗料を塗り重ねた直後の様子です。乾燥後には同色になりますが、塗りたては、かなり色合いが異なって見えます。
ツヤ有り塗料は、乾燥硬化すると色が濃くなります。
逆に、つや消し塗料は、乾燥後には全体的に白くぼけたような印象を受ける時があります。
このため、水性塗料の現場での調色は難しく、経験が必要になります。

濃彩色の場合には、塗りたての色と乾燥後の色とは見違えるほどに色が異なります。乾燥するにしたがって、かなり濃くなります。

塗料の色が変化するのは、乾燥過程において顔料の浮き沈みや樹脂の透明化（エマルションの場合）が要因です。現場では一般に【色が昇る】などといいます。さらに光の反射率や屈折率の変化もかかわります。


■塗装乾燥後のつや引けに注意。

●本来は、ツヤ有り塗料なのに、乾燥の途中で【夜露】などの影響により塗膜が【白くぼけてツヤが引ける】ことがあります。これを専門用語では【かぶる】とが【ツヤ引け】などと呼びます。特に屋根塗装に見られる現象で、気象条件の影響を受けます。冬場の屋根塗装の場合、特に仕上げ塗りにおいては施工時間帯を考慮する必要があります。

●また、塗料のかくはん不足や希釈割合が多すぎる場合にもツヤが引けます。塗られる物の表面のおうとつや塗料の吸い込みの状態によっても塗装面にツヤむらが生じます。そのほか、吹き付けではコンプレッサーの空気中の水分や塗料の粘度によりツヤむらが生じる場合があります。
塗装後すぐに雨が降っても艶引けに繋がる事もあります。

■外壁塗装のツヤ引け現象の例　

●クリヤーラッカーなどの内部用の塗料においても、湿度の多い日の塗膜障害として、同様にツヤが無くなり透明の塗膜が白く変色することがあります。この場合には【ブラッシング】などと呼びます。

●ツヤ有りのペイントで屋根を依頼なさった場合には、上塗り完了時のツヤ加減をご確認ください。
２階屋根は足場解体の前に施主様ご自信の眼でご覧になられるのが理想です。高所恐怖の場合には業者から上塗り乾燥後の画像を提供してもらうと良いでしょう。
天気の良い日にご覧いただくと光沢の加減がわかります。曇天の時や朝露で屋根が濡れている場合には正確なつや加減は確認できません。また時間帯により屋根面への日の当たり具合が異なりますので、東西南北の４面を確認することが大切です。

高圧水洗浄は塗料の密着を良くします。 高圧とはだいたい10Mpa(100気圧)以上をいい、モリタ建装では15Mpa以上で洗浄しています。

家庭用のケルヒャーなどの数倍の圧力で洗います。

薬品洗浄等謳う業者もいますが、高圧洗浄に薬品はマッタク必要ありません。

壁も屋根も綺麗に塗り替えるので高圧洗浄は必要ありません、、、などと言う業者もいますがこれはマッタクの間違いです。


●近年では、塗り替えに際して、どの塗装業者も一般に高圧洗浄を行うようになりました。今から十数年前には、塗り替えで高圧洗浄機を使用する業者のほうがまれでした。ワイヤーブラシ・デッキブラシ・モップやサンダーなどの手工具と水道のホースを手にすべて手作業。今では、機械化され能率と成果が格段に向上しました。

 現在でも、屋根の単品塗装や足場ネットをかけられない現場では【手洗い】により素地をクリーニングする場合があります。植物性の洗浄液を使用すると効果的です。
カビやコケが生じている状態に塗料を塗っても微生物が塗膜に再発します。つやムラの原因とならないように必要に応じてていねいに洗浄すると良いでしょう。

●外壁の高圧洗浄の必要性

外壁は経年劣化でチョーキングと言って表面に粉を吹く状態になります。
この粉の上から塗装しても塗装が剥げてしまうので高圧洗浄は必ず必要です。


●スレート屋根にカビやコケが発生している場合には、高圧洗浄が必要です。

カビ・コケが少しでも残っていると、新規塗料がすぐに剥離してしまいます。

●屋根の高圧洗浄では、洗浄水が飛散しないように足場ネットを高い位置まで設営する必要があります。モリタ建装は足場最上部にはブルシートをハチマキに養生し飛散防止します。

●洗浄前に、外壁や屋根の大きなひび割れをコーキングでふさぎ、家屋内部への水の浸入がない様に注意します。

●水圧を調整して、木部などをいためないように配慮します。

外壁や屋根コロニアルを高圧洗浄せずに塗装すると必ず数年後に剥離しますので大切な工程になります。

色の好みは十人十色で個性によって変わるので色々な色を使用します。
もっとも多いのは現状のままの色を指定してくることが多いです。新築時には設計時に建物の立面や周辺環境などを考慮して色を決めているので、現状色選択は理にかなっているの思います。

またどうせ塗り替えるのなら違う色に、現状一色の外壁だけど2色の色違いにしたい等ご要望のお客様もいます。

ひとつ注意なのが色を決めるカタログや日本塗料工業会色見本(日塗工見本)のカラーサンプルが小さいことです。
色は視力への刺激なので壁のように大きな面積になると、色合いならより色が強く、明るさなら明るい色はより薄く・暗い色ならより濃くなってしまいます。

現状よりすこし黄色にしたいとおっしゃって、極端に黄色い色を指定されるお客様がいらっしゃいます。
そのようなときには面積と色の刺激をご説明して納得して頂いています。

■色の計画

皆さんは色について考えたことがあるでしょうか？
色はあらゆるところで必要不可欠なものなのです。
もしも街の建物すべてが灰色なんてことがあると、とても味気なく、さびしいものになります。

病院の廊下などには温かみのあるクリーム色、または、派手にしたいといったら、外壁を全面真っ赤にするなど想像しただけで怖いですが、色というものは皆さんの生活に密接にかかわっているのです。
現在の定義として色というものは「色は光を介した一種の感覚である。」
とされているように光という刺激によって色を感覚として認識しているのです。

人の目が識別できる色数は、１０００万色前後といわれていますが、そのように無数の色を的確に使うためには、なんらかの方法で分類し体系
つけることが必要ですが、代表的なものに「マンセル表色系」、「P．C．C．S」、「色彩体系」などがあります。
ペンキ屋さんが使っている色見本帳はこのマンセル表色系にも対応していますが、このマンセル表色系というのは、アメリカの画家・美術教育者であったマンセルという人が創案したもので色の表現には、色相、明度、彩度という３属性で表現しています。

■色相（Hue）

色相とは、色味を示し赤はR（RED）、黄色はY、緑はG、青はB、紫はPのようにして、５色を表示しています。

これを基本色として、それぞれの間に２次色をつくり１０色とし、１０色をさ　　らに１０分割して色相の位置を決めます。
そして各色の番号５がその色相の標準色となります。

■明度（Value）

明度とは、色の明るさを示し、数値が１０に近いほど明るい色、０に近いほど暗い色を表示します。

■彩度（Chroma）
彩度とは、色の鮮やかさを示し無彩色を彩度０として、数値が増えるほど鮮やかな色を表示します。
マンセル表色系では彩度段階に相違があり、赤の純色（５R）が１４段階であるのに対して青緑（５BG）の純色は６段階しかありません。


マンセル値　５R　７/６は赤でもピンクに近い色になります。
また塗装屋さんのつかう日塗工色見本帳ではY０５-７０Lという番号になります。
塗装の色指定の場合はマンセル値でなく日塗工色番号でご依頼ください。

住宅の屋根には傾斜が付いていますが、その角度を建築では何寸勾配という記述をします。
労働基準監督署では滑落防止などから、6寸勾配以上の屋根工事には屋根足場の設置を推奨しています。
なので弊社見積も6寸勾配以上の屋根塗装では屋根足場を仮設しています。若干工事金額は高くなりますが、作業者の作業性や安全性に必要な物なのでご理解ください。


屋根の勾配と塗り面積の関係

このページでは屋根の勾配の表わし方について紹介しています。また屋根の勾配と屋根の面積との関係についても紹介しています。

勾配の表わし方
一般的に面の勾配を表わすには次の3つの方法が使用されます。

■寸法勾配(すんぽうこうばい)
■分数勾配(ぶんすうこうばい)
■角度勾配(かくどこうばい)


水平方向の寸法・1尺(10寸)に対して傾斜の立ち上がりの寸法で表わす。
　1尺=10寸　1尺=303ｍｍ

分数勾配
水平方向の寸法に対する傾斜の立ち上がりの寸法の比を分数で表わしたもの。
寸法勾配でいう5寸勾配は分数勾配では1/2勾配という。

角度勾配
水平方向に対する傾斜面の角度で勾配を表わす方法。
5寸勾配=1/2=0.5=26.5度

屋根勾配の一般的な表わし方


屋根を構築する場合、梁(棟木や母屋)を支えるための「小屋束（こやづか）」という柱を立てます。その小屋束の長さが求めやすいため屋根勾配の表わし方には寸法勾配が使用されます。
■屋根を支える梁を取り付け高さは、屋根勾配によって決まってきます。
■複雑な計算なしで簡単に表わせる。
■差し金（さしがね）(大工用曲尺)ひとつで設計、墨だしが出来る。
など利点があります。

 屋根材と屋根勾配の関係
屋根勾配は急なほど雨仕舞いは良くなります。しかしメンテナンスを考慮すると急勾配ほど屋根に足場が必要になるなどマイナス面もあります。
デザイン的にはある程度の勾配があったほうが建物とのバランスが良い。
屋根材によって屋根勾配は雨仕舞いとの関係で制約されます。
■重ね葺きであるスレート系屋根材は３寸勾配以上の勾配が必要。
■瓦は他の屋根材と比較して厚いため、重ね合わせると実際の表面の
　勾配が緩くなります。最低４寸以上が必要。
■トタン葺き屋根なら１寸勾配以上必要。
屋根面積の求め方
屋根勾配を確かめます。
図面から知ることが出来ます。
実測による方法。
勾配による屋根寸法の伸び率を求めます。
屋根勾配の確認が出来たら一覧表から伸び率を求めます。
屋根の面積の求め方

投影平面積＝床面積＋軒出面積
・切妻屋根投影平面積（100�u）・勾配（5寸）の計算例
・屋根面積= 100 × 1.12　= 112.0�u

鋼板屋根などの雨だれ音、金属製屋根の雨音などによる騒音などなど住環境では屋根の騒音が問題になります。
防音工事により新たな屋根に改築したりすると大きな工事金額がかかってしまいます。また場所によっては防音工事できない部位もあります。

かといって雨のたびに騒音に悩まされるのも避けたい大きな問題と思っている方もいます。小さな音でも継続すると大きな心の負担になりますし、低周波からの健康被害も気になります。

そのような住宅の屋根騒音に対しては防音塗装をお勧めします。
塗装するだけで防音が期待できる塗料で、工事金額も防音改築工事に比べれば低価で施工できます。

防音工法とは?

遮熱塗装では中空バルーンのセラミック粒により遮熱を達成していますが、この中空バルーンの数を増やし制振機能をプラスしたものが�鞄�本特殊塗料のパラサーモシールドになります。
なので防音効果と遮熱効果を併せ持つ屋根用塗料になります。

●防音遮熱工法
特長

■防震性 : ナノからミクロンサイズまで大きさと形状の異なる制振フィラーを高充填した塗布型としては他に類を見ない制振材です。屋根塗装の際に、中塗りとして塗装するだけで制振・防音・断熱の性能を持つ中塗り用塗材です。

■断熱性 : 熱伝導率の低いセラミックバルーンを配合し、断熱機能があります。

環境にも対応 : 水性、低VOC、環境ホルモン物質を含まず、環境に配慮した塗料設計。
さらに、遮熱塗料を上塗りすることで優れた遮熱効果をも発揮します。

モリタ建装も金属屋根の雨音に困っていたお客様に防音塗装をお勧めし大変喜ばれたことがタビタビあります。
屋根の雨音にお困りの方には是非パラサーモシールドをお勧めします。

屋根塗装工事では最も一般的に使われる遮熱塗料についてもご説明します。

●遮熱塗料

■特殊顔料が太陽光の赤外線を効率よく反射し、屋根の表面温度を抑えます。
■水性から弱溶剤二液型まで、上塗りの塗料が選択できる。

遮熱断熱工法の標準仕様と施工ポイント
工程 塗料の種類 塗装方法と施工ポイント
ケレン ＲＢ種ケレン程度。場合によっては水洗いが必要です。

前回では防塵塗料をご紹介しましたが、病院・倉庫・工場の床によく使われています。
一般的な住宅でもコンクリートやモルタル床に良く使用しています。

コンクリートやモルタルは無機なので紫外線には強いですが、微細な穴が多く空いているので防水性はありません。
その穴に汚染や苔などが発生しやすく美観にも衛生にも欠点になっています。

そこで住宅でもコンクリートやモルタル床には防塵塗装をお勧めします。

また、アパートやマンションの廊下・階段床にコンクリートやモルタルの物が多く見られますが
タキロン等のエンビシートの床材を貼るのがベストですが、エンビシートは施工単価が高いのが欠点です。

防塵塗装ならエンビシート工賃の1/5以下で工事できるのでコスパに優しい塗床工事になります。

以前からよくある防塵塗装・塗床塗装のトラブルとして摩耗により傷つく、経年と共に塗料が剥がれるなどがありました。
人が歩く床ですので塗料にも負担が大きく、もちろん一般塗料を使えば一年もたたずに剥離します。

モリタ建装も以前からアパートなど小規模建物の塗り替えで、コンクリート・モルタルの廊下や階段の床には防塵塗装すると
数年で剥離やキズの発生などなかなか良い防塵塗料がありませんでした。

防塵・塗床塗装は駐車場の床にも使われていますがあれは　厚膜防塵塗装になります。
厚膜防塵塗装はエポキシ系などで数ｍの厚みがあり大変、耐久性が高く重量物などにも耐えられる塗装です。

ただ施工単価がエンビシートを貼るより高く、コスパに期待するようなものではありません。

モリタ建装も色々と防塵塗料を使ってきましたが、15年程前に�鞄�本特殊塗料のユータックＲという防塵塗料を見つけました。

日本特殊塗料は防塵塗料に強いメーカーで、厚膜から薄膜まで広範囲にわたり塗床塗料を販売しています。
ユータックＲは防塵・塗床専用塗料ですが、摩耗や剥離に大変強く10年前に塗装した物件でも剥離等はありません。

また薄膜塗料なので施工単価も安くコスパも大変高く素晴らしい防塵・塗床塗装になります。

このように塗り替え専門店は営業年度の経験から多くの塗料から本当に素晴らしい物を選択する力があります。
創業56年のモリタ建装の経験からもお勧めできる商品です。

コンクリートやモルタル床の美観・衛生・防菌等気になる方はご相談ください。

興味のある方は[塗装業者が教えるDIY塗装方法]の最下段に説明していますのでご一読ください。

防塵塗料とはコンクリート等の床の専用塗料です。耐摩耗性、密着性に優れています。乾燥も速く、工期短縮が図れます。素地のコンクリート、モルタルの風化予防に効果的です。埃や汚れが付きにくく掃除も簡単、一般コンクリートやモルタル床用防塵塗装の弊社からの御提案です。

●防塵塗料の特徴

■優れた防塵性
素地のコンクリートやモルタルの風化を防ぎ、埃や汚れが付着しにくくなります。また付着した汚れは拭くだけできれいになり、お掃除が簡単です。

■耐摩耗性、密着性
耐磨耗性、密着性に優れています。

■乾燥が速い
他の溶剤型塗料に比べ、乾燥が速い。

■経済性
ローラー、刷毛、スプレー塗装ができ、工期短縮が計れ経済的である。

■補修が簡単
塗膜の損傷が生じた場合、簡単に補修塗装が可能。

■電気絶縁性


●防塵塗料の用途

■ガレージ床のコンクリートの補強に。

■病院、学校、商店、オフィス等などの床の防塵カラー塗装。

■精密機器、電気、光学機器工場など、埃をきらう工場の床面防塵塗装。

■一般倉庫の床面防塵塗装。

●水系防塵塗料
水性の為、臭い等が少なく場所を選びません。耐久性は溶剤の方が勝るようです。
防塵塗料の種類

■水系１液形アクリル樹脂塗料
フロアトップ#1400(アトミクス)
水系ボージンテックスアルファ(水谷ペイント)
水性フロア−(東日本塗料)
カンペフロアー１００(関西ペイント)
二ッペクリンカラーW(日本ペイント)
水系ボージンコート(大同塗料)

■水系二液形ウレタン樹脂塗料
アクアクリーンＵ(アトミクス)

●溶剤系防塵塗料

■溶剤系１液形アクリル樹脂塗料
フロアトップ#5000 グロスシリーズ(アトミクス)
ボージンテックス#1000(水谷ペイント)
ハイフローン(東日本塗料)
ボージンコート(大同塗料)
床コートアクリル(大日本塗料)

■溶剤系一液形ウレタン樹脂塗料
ボージンテックス#5400(水谷ペイント)
ボージンテックス#5500N 防滑剤既調合(水谷ペイント)

■溶剤系二液形ウレタン樹脂塗料
ボージンテックス#5000U(水谷ペイント)
ボージンテックスUワイド(ハイソリッド型・水谷ペイント)
ユータックＲ(日本特殊塗料)

■溶剤系二液形エポキシ樹脂塗料
ボージンテックス#2000(水谷ペイント)
ソルエポ９０(東日本塗料)
レジフロアー(大日本塗料)
カンペフロア６００(関西ペイント)
二ッペクリンカラーE(日本ペイント)
ユータックE40(日本特殊塗料)

■水系二液形エポキシ樹脂塗料
水性アトムエポクリーン(アトミクス)

●塗料の艶(つや)について

■つやがあると見た目がきれいで埃も付きにくい。

■つやは控えめのほうが落ち着いていて高級感も得られる。

■最近つや消しでも汚れに強いタイプの塗料も出てきたので一概につや消しは汚れやすいとはいえなくなっています。

■住宅の内部の場合は、なるべくつやを抑えたほうが落ち着いた雰囲気に仕上がりますのでおすすめですが、外部の場合はあくまで嗜好の問題で選択してよいでしょう。

●ビーズートＳｉ

艶消し塗料は表面に微細な凹凸を付けて艶が出ないようにしています。このため凸凹に汚染がつきやすい為に　艶消し＝汚染に弱い　という事が塗装では常識でした。

そこでモリタ建装は艶消し材を調査・試用して�潟Xズカペイントのビーズーコートという塗料と出会いました。この塗料はナノテクノロジーを使い、艶消し材でありながら汚染に非常に強いという特徴があります。
6-7年前にビーズートを使用した住宅を調査しましたがまったく汚染が見られませんでした。自信を持ってお勧めできる艶消し塗料になります。

●塗料を選ぶときは
見積りを依頼したときなど、よく塗料の製品名で提示されることがあります。
そのような時はカタログやパンフレットなどで次の5項目について確認していただければその塗料の特徴が良くご理解いただけるものと思います。

■樹脂のグレードは?

アクリル　−　ウレタン　−　シリコン　−　フッソ・無機　の順に高耐候になります。

■水系?　　溶剤系? 　1液？　2液？

一般的に　水性＜溶剤　1液＜2液になります。

■硬質タイプ?　　弾性タイプ?

塗膜としては硬質の方が強いですが、モルタル下地で亀裂が気になる場合は弾性塗料を。

■つや有り?　　つや消し?

耐候性・耐汚染性共につやあり塗料の方が高いですが、ビーズコートSiのような高機能つや消し塗装もあります。

■主な塗料の機能は?

弾性　結露防止　耐熱　遮熱　断熱　防音　等々色々な付加価値の付く高機能塗料があります。

外壁塗装に使用される塗料は種類が多く、塗り替えを計画されている方にとってわかりにくい点も多いと思います。
このページでは、主に戸建て住宅の外壁塗装に使用される塗料について、その特徴、選び方のポイントなどをわかりやすく分類し紹介していきます。

●外壁塗装用塗料の種類

外壁塗装に使用される塗料はそのほとんどが合成樹脂塗料です。その中で主なものは次ぎの6種類です。

合成樹脂調合ペイント　　　　3〜5年　 従来最も多用されてきた塗料。安価。
アクリル樹脂塗料　　　　　　5〜8年　 油性ペイントより耐候性に優れ、色あせしにくい。
ウレタン樹脂塗料　　　　　 8〜10年　 耐久性、耐候性、耐薬品性に優れ、多方面で使用されている。
アクリルシリコン樹脂塗料　10〜15年　 フッ素樹脂に次ぐ高耐候性。住宅の塗り替えに推奨品。
フッ素樹脂塗料            15〜20年   高耐候性で塗膜はガラス質に近く、 汚れも付きにくい。高価なのが難点。
無機塗料                  15〜年     開発されて日が浅いが高耐候性、防汚性は望める。

これらの中で水性・溶剤や1液硬化タイプ・2液硬化タイプに別れます。
基本的には水性より溶剤の方が、1液より2液の方が優秀な塗料になります。

耐用年数は過去の実績から推定される数値です。塗膜の劣化は紫外線の照射による影響が大きく、同じ建物でもその向き、部位によって異なってきます。
朝陽から西日まで陽射しを受ける南面と北面とでは同じ経年でも大きく劣化程度に差が出ます。

お金を出せば高性能な塗料を使うますが、コストパフォーマンスを考えるとアクリルシリコン塗装が一番すぐれています。
足場架設が困難や塗り替え工事を何度もしたくない場合などはフッソ以上の高耐侯塗料を使い、15年程度ごとに塗り替えを計画する場合はアクリルシリコン塗料が良いでしょう。

●水系塗料と溶剤系塗料
■それぞれの樹脂塗料に水性(水系)と油性(溶剤系)があります。水性だから油性より耐久性が悪いということではありません。大切なのは、何に塗装するのかということです。(DIYでご自身が塗装される場合は鉄部、屋根トタンなどには一般的な水性塗料の使用は避けてください。

■水性と油性を論ずるとき、耐候性の比較は正しくはありません。塗装しようとするものの材質によって水性と油性は使い分けなければなりません。

■最近の塗料の架橋技術やナノテクノロジーの発達は水系でも非常に強靭な塗膜を生成したり、光触媒塗料に代表される高度な付加価値を塗料にもたらしました。

■最近の溶剤系の塗料は環境に優しい弱溶剤系が多く使われるようになっています。今後、石油の消費量を極力抑えた環境型塗料が主流を占めるようになるでしょう。

●外壁用弾性塗料

■塗料には硬化した塗膜が硬質なタイプのものと弾性タイプのものがあります。被塗物(塗装しようとするもの)によってどちらかのタイプを選択します。

■外壁用の弾性塗料はモルタル壁の乾燥収縮から来る細かいクラック対策用ですが、ある程度の膜厚に塗り込まないとその効果は期待できません。したがって、この塗料の薄塗り仕上げは、ひび割れ対策にはほとんど効果がありません。

■各メーカーからいろいろな特徴を持った製品が出ていますので、パンフレットを取り寄せその特徴を検討するのも良いでしょう。

●外壁

■モルタル 色あせ、汚れ、苔(藻)類の発生、特にひび割れに注意　⇒　塗り替えが必要です
横に走るひび割れは雨漏りにつながりやすいので特に注意が必要です。
ヘアクラック※が広範囲に見られたら⇒　要塗り替え
■ALC ALC特有の巣穴が塗装で処理されているか　⇒　要チェック
この処理が不適切ですとALCの風化を早めます。
合わせ目のシーリング材のひび割れ、痩せ　⇒　要補修、塗り替え

■窯業系サイディング 色あせ、汚れの程度によって　⇒　塗り替えが必要です
合わせ目のシーリングのひび割れ、痩せ　⇒　要補修、塗り替え
鋼製、アルミ製サイディング 色あせ、汚れ、白錆に注意　⇒　塗り替えが必要です
白錆…　小さな泡粒のようなものが表面に現れ、触るとざらつく。
板張り 最近少なくなったが5年サイクルで定期的な塗り替えを推奨。
トタン 色あせ、汚れの程度、錆の発生が見られたら　⇒　塗り替えが必要です

●窓枠等木部
塗装が剥れてきたら塗り替えが必要です。最近は戸袋と一体になったアルミ製がほとんどですが、築25年以上の住宅では木枠がいまだ健在です。
雨戸を閉めっぱなしの場合や北向きの窓などでは戸走り(一本引き)が腐ってしまうことがあります。簡単に交換できますのでご相談下さい。

●木製ドア

木目を活かした木地仕上げは、下地の程度によってその仕上がり具合は左右されます。あまり傷んでからでは塗り替えても仕上がりが悪く、見られたものではありません。ペイントで塗りつぶすしか方法がなくなります。早めの塗り替えをおすすめします。
特に紫外線の良く当たる下部の劣化が進みます。


●塀
埃や雨にさらされて汚れ、傷みと非常に厳しい条件下にあります。
車道に面していたり、地盤が弱いところではひび割れも起こりやすい。
早めの防汚対策やひび割れ対策の塗装体系での塗り替えを推奨いたします。
 また塀は汚れやすいこともあるので濃い色をお勧めします。外壁と比べて濃色だと建物全体に安定感も出ます。

建物の部位別、その部材別に塗り替えの時期の見極めポイントをまとめてみます。

●屋根
■日本瓦 瓦の割れ、ずれの有無。漆喰の剥れ、特に鬼瓦のずれに注意。特に塗装の必要性はなし。汚れ、色あせ、表層のひび割れが気になる場合は塗装もできます。

■セメント瓦・モニエル瓦 塗料の剥がれ、苔(藻)類の発生　⇒　要塗り替え

■コロニアルなど新生瓦 同上
トタン 塗料の剥がれや錆の発生が見られたら　⇒　要塗り替え(早目が肝要)

●破風・鼻隠し

■モルタル 特にひび割れ※に注意。雨水の浸入に警戒。　⇒　要補修

■木板 妻側の傷み具合に注意。塗料の剥がれ　⇒　要塗り替え
(風雨や日射によって建物の中で最も傷みやすいところ)

■窯業系ボード 張り合わせ目のコーキング個所のひび割れ、剥れ　⇒　要補修

※雨水の浸入しやすい個所でモルタル仕上げの泣き所。内部のラス網やラス板の腐朽が外部から見えないので手遅れにならないように注意が必要。

●軒天(軒裏)

■ベニヤ 定期的な塗り替えをしていても部分的にめくれてくることがあります。
場合によっては部分的な張替えも必要。しみが出たなら　⇒　要注意
■乾式ボード(珪カル板など) 塗料の汚れ、剥れがひどい場合は　⇒　要塗り替え
■モルタル 同上

軒天にしみが見られたら屋根の点検が必要。雨漏りの可能性が大。痛みが進んでいると軒天井の板の交換が必要に。

●雨樋

■塩ビ製 塗装しなくとも良いが、外壁を塗り替えたとき、トイの汚れや色あせが目立ちます。きれいに塗りそろえる意味で塗装することが多い。古くなると材質に粘りがなくなり欠けやすくなるので注意。一度反ったりすると元へ戻りにくい。
■銅製 溶接個所の剥れに注意。半田付けは弱いので定期的な点検をおすすめします。

トイの「つまり」などの不具合は建物にとって思わぬ被害をもたらすことがあります。傷み具合によっては消耗品と考え、思い切って架け替えることをおすすめします。

外壁塗装において建物の保護とともに美観を向上することは大切なニーズです。塗料はその粘度調節と塗装方法、塗料の特殊性を活かして容易に平滑、凹凸模様などバラエティーに富んだ仕上がりを建物に与える事が出来ます。外壁塗装における塗膜のパターンは吹き付け塗装や色々なパターン専用ローラー、左官コテなどを使用して造られます。このページでは外壁塗装におけるパターンの種類とパターンがどのような方法で造られるか紹介しています。

■砂壁状模様(リシン)

パターンの仕上げ方法と特徴
アクリルエマルジョンに骨材(寒水石、硅砂、パーライト)を混入し、専用ガン(リシンガン)を使用して吹き付け塗装で造る。ノズル口径4〜6mm。
以前はセメント系が使用されたが今はアクリルエマルジョンをベースに、いわゆるアクリルリシンが主流に使用されています。
左官の高級仕上げ「掻き落とし」に似たつや消しで落ち着いた雰囲気に仕上がります。
弾性タイプもある


■砂壁状模様(じゅらく)

パターンの仕上げ方法と特徴
アクリルエマルジョンに微粒子骨材を混入し、専用ガン(リシンガン)で吹き付け塗装で造る。ノズル口径4mm。
左官仕上げのじゅらく壁に似せて考案されたもので、骨材をリシンより微粒子にしたもの。
室内の壁仕上げにも使用できます。

■ゆず(柚子)肌模様

パターンの仕上げ方法と特徴
高粘度塗料をリシンガンなど専用ガンを使用して吹き付け塗装で造ります。
ガン口径を小さめにして、凹凸模様より小さな模様を造ります。

ローラーによるさざ波模様の上にトップコートを塗装すると模様が滑らかになり、さざ波というよりゆず肌模様になることがあります。


■さざ波(スチップル)模様

パターンの仕上げ方法と特徴
外壁仕上げ材の高粘度塗料を鎖骨ローラーを使用して造る。
ローラーによるさざ波状模様は凹凸模様のローラーによる仕上げの分類に入る。
スチップル模様ともいう。
ゆず肌と似ているが、ゆず肌は吹き付け機械にて、さざ波はローラーで塗装する。

■凹凸模様(吹き放し)

パターンの仕上げ方法と特徴
外壁仕上げ材を専用ガンで吹き付け塗装して造る。
外壁仕上げ材を厚塗り後、専用ローラーでパターン付け。

最近あまり使用されないが、クレーター(月面状)模様もこの分類に入る。
汚染に強い形状である。



■凸状模様(凸部処理)

パターンの仕上げ方法と特徴
外壁仕上げ材を吹き付け後、ローラーやコテで軽く押さえる。
外壁仕上げ材を吹き付け乾燥後、サンダーで凸部をカット。

外壁仕上げ材を厚塗り後、専用ローラーでパターン付け。
キャスト模様、ヘッドカット模様ともいう。
凸部にエッジが出来るため汚染がたまりやすい。

●錆止め塗料の種類(建築塗装用)
錆止め塗料の種類は多く、メーカー特許品も販売されています。錆止め(防錆)塗料はその性質上、含鉛塗料が多くなりますが、環境への影響を考慮して、無鉛塗料が使用される方向に進んでいます。

主な錆止め(防錆)塗料
■一般錆止めペイント : べんがらを主体としたもので、安価ですが、他の錆止めペイント比較して性能はやや劣ります。
現在は使われていません。

■鉛丹錆止めペイント : 鉛丹と乾性油を練り合わせたもの。鉛丹は光明丹とも言われ防錆力は強いが毒性も強い。
現在はほとんど使われていません。

■シアナミド鉛錆止めペイント : 鉛丹より比重も軽く防錆力も良く、一般鋼材の錆止め用として広く用いられています。
塩基性クロム酸鉛錆止めペイント : 比較的乾燥が速く貯蔵安定性も良い。一般構造物、車両用プライマーとして用いられています。

■エポキシ系錆止めペイント:エポキシの優れた密着力・耐薬品性などから錆にも強く、下地を選ばないため現在では最も使われている。鉄部だけでなく木部にも使用できる。
大変優れた錆止め塗料だが紫外線には弱いので、シリコンやウレタンなどの上塗りが必須。モリタ建装(株)の標準仕様。

■塩酸カルシウム鉛錆止めペイント : 付着性など塗膜性能はよいが、貯蔵性が悪い。ゲル化しやすい。鉄鋼、亜鉛メッキ面用として使用される。白色なので錆止めと着色兼用として使用されることもある。

■ジンクリッチペイント : 塗るメッキとして開発された高性能の錆止めペイント。防食性に優れ、没水部には強い。ショッププライマー、タンク内面、没水面、一般鋼材など広く使用されている。
 JIS規格による塗料の色見本
メーカーにより同規格品でも顔料の関係で、多少色が異なる場合があります。この見本色は一応の目安になりますが、実際とは多少異なる場合があります。

1種---乾性油のみビヒクルに使用したもの。
2種---乾燥性、耐候性を改良し、合成樹脂を少量混合したもの。乾燥性、作業性がよい。

●エポキシ系錆止め塗料
現在では密着力・密封力・錆止め効果の高いエポキシ系錆止め剤が主に使われています。

現在、一般住宅の外壁・屋根の塗り替えには一番使われている材料です。耐紫外線などの耐候性が高い事、親水性によって汚染に強い事などの割に価格も安くなって来ていてコストパフォーマンスの優れた材料です。
たまにセラミックを謳ったものもありますが、イメージ上の事が多いです。

アクリルシリコン樹脂塗料の特徴
一般的には次のような特徴を持っています。シリコン塗料は厳密にはアクリルシリコン塗料と言います。

●下地に対する付着力が強い。
●光沢保持性、保色性が大きい。
●耐水性、耐薬品性(耐酸性、耐アルカリ性)、耐油性が大きい。
●耐汚性が大きい。元々汚れが付着しにくい樹脂である。
●耐候性が大きい。(塗膜性能は限りなくフッ素樹脂塗料に近い)
●フッ素樹脂塗料は亜鉛鍍金面に不適であるが、アクリルシリコン樹脂塗料は直接塗装が可能。

アクリルシリコン樹脂塗料の種類

■溶剤形アクリルシリコン樹脂塗料(強溶剤形、弱溶剤形)
■反応硬化形エマルジョン塗料
■アクリルシリコン系外壁仕上げ材

●溶剤形アクリルシリコン樹脂塗料

打ち放しコンクリート生地仕上げの上塗り塗料として使用されています。(シリコンクリヤ)
既存塗膜が比較的しっかりしているとプライマーなしで塗装可能です。

屋根用塗料として遮熱塗料としても使用されています。

一液、二液タイプがある。最近は弱溶剤タイプが中心に使用されている。
耐候性、耐水性、耐薬品性、耐油性に優れている。


●水性反応硬化形アクリルシリコン樹脂系塗料

建築塗装では外壁用塗料として主にモルタル、コンクリート塗装やスレートなど屋根塗装にも使用されています。
耐薬品性が強く、耐油性もあります。低汚染性である。


●アクリルシリコン系外壁仕上げ材

■単層弾性シリコン系仕上げ材
透湿性がある。
クラックへの追随性が期待できる弾性能力が大きい。
吹き付け、ローラー仕上げ用がある。

■複層シリコン系仕上げ材
模様仕上げのトップコートとして使用される。
低汚染形としてセラミック変性アクリルシリコン樹脂塗料が使用される。
環境形としては水性反応硬化形アクリルシリコン樹脂塗料が使用される。

●不飽和ポリエステル樹脂塗料

■特徴

主剤、硬化剤、促進剤の三液性のもの。量産塗装に使用されます。
促進剤は主剤の中に配合済みの二液性のもので少量塗装に使用します。
塗膜は硬く、肉厚で、耐薬品性、耐水性に優れています。
可使時間に左右されやすいです。
合板用、木製家具用、耐薬品用などに使用します。


●粉体塗料

合成樹脂の粉末を流動浸漬法、溶射法、静電気式吹き付け法、電気泳動電着法などにより被塗面に接着させて、加熱して連続塗膜を形成する塗料。
ポリエチレン、塩化ビニル樹脂、エポキシ樹脂などが使用されます。

■特徴
1回で厚塗り塗膜が得られ、短時間加熱で硬化する。
塗料の改修、再利用ができ、塗料損失は少ない。
溶剤には溶けにくい樹脂も使用できる。
溶剤を使用しないので火災、中毒、公害の心配がない。
加熱装置を使用するため、大型の被塗物への塗装には不向き。
溶剤型塗料のような平滑な仕上がり面が得られない。滑らかではあるが細かなゆず肌、凹凸の仕上がり面になる。
ピンホールができると、塗膜性能が著しく低下するので細心の注意が求められる。

●ポリウレタン樹脂塗料

一般的にはウレタン塗料と呼ばれます。

■油変性ポリウレタン樹脂塗料
ウレタン化アルキド、ウレタン油などとも呼ばれます。
一液性で、成分中の乾性油の酸化重合により乾燥します。乾燥時間は短い。
耐候性、耐摩耗性に優れている。耐薬品性は他のポリウレタン樹脂塗料より劣ります。
床用などその用途は広い。

■湿気硬化形ポリウレタン樹脂塗料
空気中の湿気と反応して、架橋反応硬化するタイプの塗料。
高湿度ほど乾燥は速い。
塗膜が硬化する際、炭酸ガスを発生するので、厚塗りするとあわやピンホールを生じます。

耐摩耗性が大きいので学校、体育館の床、コンクリート床面などに使用されるます。

2液型と比べると形成される塗膜が弱い傾向です。

■二液形ポリウレタン樹脂塗料
主剤と助剤からなる二液タイプの塗料。
主剤にはポリエステル、ポリエーテル、ひまし油が使用されます。
助剤はイソシアネートが使用されます。
木工用、金属用、ゴム用、皮革用、コンクリート床面用などがあり、多方面で使用されています。


●フッ素樹脂塗料

現在の住宅外装塗料では最高品質の塗料の一つ。耐用年数は15年以上みこめるが、施工単価が高いためコストパフォーマンスは下がります。
耐紫外線性能が高いが、親水性などの防汚染性能が低いので、塗料は長持ちするが汚くなるなど弊害があります。
しかし、高い耐紫外線性能を求められる屋根用塗材としては非常に優秀です。

フッ素樹脂にはポリフッ化エチレン、ポリ三フッ化塩化エチレン、ポリフッ化ビニル、ポリフッ化ビニリデン、六フッ化プロピレンなどがあります。

■特徴
塗膜は不燃性で、耐溶剤性が高い。
合成樹脂の中で最も高価です。

■用途
電気絶縁塗料、耐熱性塗料、耐薬品性塗料、耐食塗装用などに使用されています。
最近の建築塗装においても、高耐候、低汚染塗料として使用されています。

●フェノール樹脂塗料
フェノール樹脂は価格も安い。自然乾燥、加熱硬化形があります。

100%フェノール樹脂塗料は耐薬品性に優れ、ダムの水門、橋梁、タンクの錆止め用に用いられます。
熱硬化性フェノール樹脂塗料はすずメッキ板のクリヤー仕上げ、電気絶縁ワニスとして使用。

●フタル酸樹脂塗料

■自然乾燥用フタル酸樹脂塗料
アルキッド樹脂塗料の一種であるフタル酸樹脂塗料は、乾燥時間は半日程度で光沢、強靭、耐候性、耐油性のある塗膜が得られます。
耐水性、耐アルカリ性に弱い。
車両、機械、建築、船舶用などに使用されます
。
■焼付け用フタル酸樹脂塗料
130度前後で焼き付け乾燥します。
塗膜は硬く、屈曲性、付着力、耐候性、耐油性に優れています。
少量のメラミン樹脂を添加して硬度と光沢を改良したものもあります。
電気器具、計器、金属家具、農業機械などに使用されています。

現在、木・鉄部などではデファクトスタンダードと言えるウレタン塗料です。
材料価格と効果・性能のバランスの良い商品です。

●ポリウレタン樹脂塗料
一般的にはウレタン塗料と呼ばれます。

■油変性ポリウレタン樹脂塗料
ウレタン化アルキド、ウレタン油などとも呼ばれます。
一液性で、成分中の乾性油の酸化重合により乾燥します。乾燥時間は短い。
耐候性、耐摩耗性に優れています。耐薬品性は他のポリウレタン樹脂塗料より劣ります。
床用などその用途は広い。

■湿気硬化形ポリウレタン樹脂塗料
空気中の湿気と反応して、架橋反応硬化するタイプの塗料。
高湿度ほど乾燥は速い。
塗膜が硬化する際、炭酸ガスを発生するので、厚塗りするとあわやピンホールを生じます。

耐摩耗性が大きいので学校、体育館の床、コンクリート床面などに使用されます。

2液型と比べると形成される塗膜が弱い


10年ぐらい前までは外壁に、現在でも木・鉄部に大変良く使われているウレタン樹脂系塗料。水性、溶剤系に別れそれぞれ1液タイプ、2液タイプに別れます。
ウレタン樹脂塗料は、耐候性があり、独特の肉厚感と光沢をもっています。また、硬度や耐摩耗性が高く、剥がれにくいという特徴もあります。また、柔らかい性質と密着性が高いので、曲面や細部の塗装にも適しています。トタンやアルミ、モルタル・コンクリートに塗装可能で、特に木部との相性が非常によい特性があります。
近年はさらに高耐久のシリコン系塗料に徐々にとってかわられています。

ポリウレタン樹脂塗料の特徴
一般的には次のような特徴を持っています。

耐摩耗性、たわみ性がよく、床材などにも使用されています。
耐候性、耐水性、耐薬品性、耐油性に優れている。
黄変性を生ずるものもあり、無黄変性ポリウレタン樹脂塗料もある。
鋼材、亜鉛鍍金面、アルミ、モルタル・コンクリートに塗装可能。木部との相性が非常によい。

 ポリウレタン樹脂塗料の種類
■一液型ポリウレタン樹脂塗料
■二液型ポリウレタン樹脂塗料
■水性反応硬化型ポリウレタン樹脂塗料
■弾性型ポリウレタン樹脂系塗料
■ポリウレタン系外壁仕上げ材

●フェノール樹脂塗料
フェノール樹脂は価格も安い。自然乾燥、加熱硬化形とある。

100%フェノール樹脂塗料は耐薬品性に優れ、ダムの水門、橋梁、タンクの錆止め用に用いられる。
熱硬化性フェノール樹脂塗料はすずメッキ板のクリヤー仕上げ、電気絶縁ワニスとして使用。

●フタル酸樹脂塗料

■自然乾燥用フタル酸樹脂塗料
アルキッド樹脂塗料の一種であるフタル酸樹脂塗料は、乾燥時間は半日程度で光沢、強靭、耐候性、耐油性のある塗膜が得られる。
耐水性、耐アルカリ性に弱い。
車両、機械、建築、船舶用などに使用される。

■焼付け用フタル酸樹脂塗料
130度前後で焼き付け乾燥する。
塗膜は硬く、屈曲性、付着力、耐候性、耐油性に優れている。
少量のメラミン樹脂を添加して硬度と光沢を改良したものもある。
電気器具、計器、金属家具、農業機械などに使用されている。

●不飽和ポリエステル樹脂塗料

■特徴
主剤、硬化剤、促進剤の三液性のもの。量産塗装に使用される。
促進剤は主剤の中に配合済みの二液性のもの。少量塗装に使用。
塗膜は硬く、肉厚で、耐薬品性、耐水性に優れている。
可使時間に左右されやすい。
合板用、木製家具用、耐薬品用などに使用。


●粉体塗料

合成樹脂の粉末を流動浸漬法、溶射法、静電気式吹き付け法、電気泳動電着法などにより被塗面に接着させて、加熱して連続塗膜を形成する塗料。
ポリエチレン、塩化ビニル樹脂、エポキシ樹脂などが使用される。

■特徴
1回で厚塗り塗膜が得られ、短時間加熱で硬化する。
塗料の改修、再利用ができ、塗料損失は少ない。
溶剤には溶けにくい樹脂も使用できる。
溶剤を使用しないので火災、中毒、公害の心配がない。
加熱装置を使用するため、大型の被塗物への塗装には不向き。
溶剤型塗料のような平滑な仕上がり面が得られない。滑らかではあるが細かなゆず肌、凹凸の仕上がり面になる。
ピンホールができると、塗膜性能が著しく低下するので細心の注意が求められる。

●フッ素樹脂塗料

現在の住宅外装塗料では最高品質の塗料の一つ。耐用年数は15年以上みこめるが、施工単価が高いためコストパフォーマンスは下がる。
耐紫外線性能が高いが、親水性などの防汚染性能が低いので、塗料は長持ちするが汚くなるなど弊害がある。
しかし、高い耐紫外線性能を求められる屋根用塗材としては非常に優秀である。

フッ素樹脂にはポリフッ化エチレン、ポリ三フッ化塩化エチレン、ポリフッ化ビニル、ポリフッ化ビニリデン、六フッ化プロピレンなどがある

■特徴
塗膜は不燃性で、耐溶剤性が高い。
合成樹脂の中で最も高価である。

■用途
電気絶縁塗料、耐熱性塗料、耐薬品性塗料、耐食塗装用などに使用されている。
最近の建築塗装においても、高耐候、低汚染塗料として使用されている。

●フェノール樹脂塗料
フェノール樹脂は価格も安い。自然乾燥、加熱硬化形とある。

100%フェノール樹脂塗料は耐薬品性に優れ、ダムの水門、橋梁、タンクの錆止め用に用いられる。
熱硬化性フェノール樹脂塗料はすずメッキ板のクリヤー仕上げ、電気絶縁ワニスとして使用。

●フタル酸樹脂塗料

■自然乾燥用フタル酸樹脂塗料
アルキッド樹脂塗料の一種であるフタル酸樹脂塗料は、乾燥時間は半日程度で光沢、強靭、耐候性、耐油性のある塗膜が得られる。
耐水性、耐アルカリ性に弱い。
車両、機械、建築、船舶用などに使用される。
■焼付け用フタル酸樹脂塗料
130度前後で焼き付け乾燥する。
塗膜は硬く、屈曲性、付着力、耐候性、耐油性に優れている。
少量のメラミン樹脂を添加して硬度と光沢を改良したものもある。
電気器具、計器、金属家具、農業機械などに使用されている。

●塩化ゴム系塗料
■特徴
速乾性であり1日2回塗り作業が出来る。
低温時でも乾燥する。
厚塗り塗装ができる。厚塗りタイプで60ミクロン程度の膜厚を確保できる。
塗膜間の付着力が良く、剥離を生じることがない。
耐水性、耐塩水性、耐薬品性が良い。

■用途
橋梁、プラントなどの屋外構造物、船舶、コンクリート、耐油性塗料として使用されている。

●ケイ素樹脂塗料
■特徴
高温や低温でも安定である。
電気絶縁性に優れている。
耐候性、耐薬品性、耐熱性、耐水性が高い。
光沢性、保色性がよく、チョーキングしにくい。

■用途
ケイ素樹脂にアルミニウム粉配合のものは、耐熱塗料として優れている。
ヒーター、暖房機用に電気絶縁ワニスとしても利用されている。

●ビニル樹脂塗料

■酢酸ビニルエマルジョン塗料
壁用塗料として多用されている。
耐久力、耐水性に優れている。
水滴の発生するような場所の塗装に適し、通気性もある。
コンクリート、モルタル面に塗装できる。
金属面には錆が発生するので不適。

■塩化ビニル酢酸ビニル共重合体塗料
耐水性、耐薬品性に優れている。
密着性に乏しく、「やけ」を起こしやすい。
耐薬品、耐油用として建築物、機械類の塗装に使用。
コンクリート用塗料、難燃性塗料としても利用されている。

■塩化ビニル塗料
塗膜の「肉もち」がよく、金属に対する付着、光沢に優れ、強靭、難燃性である。
1種 : 屋内のコンクリート、モルタル、スレートなどの吸収面用。
2種 : 屋外の金属、木材など比較的非吸収面用。
3種 : 耐薬品塗装用。

■ブチラール樹脂塗料
塗膜が強靭で、弾性がある。
木材への付着性もよく、木材の目止め塗料、節止め塗料、ハードボードの下塗り塗料などに使用されている。

●アミノアルキド樹脂塗料

■酸硬化形アミノアルキド樹脂塗料
酸性硬化剤を使用するので金属には適さない。
研磨性は良いが貯蔵安定性、耐候性は悪い。
木製品の塗装に使用されている。

■熱硬化形アミノアルキド樹脂塗料
アミノ樹脂としてはメラミン樹脂が多く使用される。
その性質は硬く、耐溶剤性、光沢、耐候性に優れている。
たわみ性、付着性に難あり。
熱硬化形は主に木材用に使用される。

●エポキシ樹脂塗料

防錆塗料・床塗料に良く用いられる。紫外線に弱いので外部で仕上げには用いられない。

■特徴
付着力が強い。特に金属、ガラス、木材への付着性が優れている。
耐水性、耐薬品性に優れている。
「やせ」が少ない。
硬度が高く、屈曲性、耐摩耗性が大きい。

●エポキシ樹脂塗料の種類


■熱硬化形エポキシ樹脂塗料
　　耐薬品性、耐溶剤性、耐アルカリ性に優れている。
　　タンク、パイプ、ドラム缶、チューブなどに使用。
■アミン硬化エポキシ樹脂塗料
　　厚塗りが出来るが塗膜はややもろい。
　　船のバストラタンク、石油タンクなどに使用。
■エポキシエステル樹脂塗料
　　付着性、耐薬品性、耐摩耗性に優れている。
　　タンク、機械プラント、プラスチック用など多方面で使用。
■タールエポキシ樹脂塗料
　　タールとエポキシ樹脂を組み合わせたもの。
　　
エポキシ樹脂塗料より耐水性、耐酸性が向上する。
可とう性、付着性が優れ、硬度の高い塗膜が得られる。
鋼管内外面、港湾など腐食の烈しい環境の構築物などに使用。

石油化学の発展とともに合成樹脂の塗料化が進み、それぞれの合成樹脂のポテンシャルを活かした塗料が製品化されています。現在、塗料のほとんどが合成樹脂塗料といっても過言ではないほど多用されている塗料です。
その種類と特徴を簡単にまとめてみました。

●アクリル樹脂塗料

新築工事によく使われている。現在では安価な材料。
水性・油性があります。

■特徴
クリヤは無色透明で、高温でも変色しない。
光沢保持性、保色性が高い。
耐水性、耐酸性、耐アルカリ性が高い。
石油系溶剤、植物油、グリースに対しても抵抗性がある。
電気絶縁性がある。

■種類
アクリルラッカー : 金属、木工、コンクリート、プラスチックなどに使用できる。航空機、車両、自動車、家電製品などに用いられている。
焼付けアクリル : 溶剤熱硬化性アクリル樹脂塗料のことをいう。家電器具類、自動車、家具、事務機器、非鉄金属など用途は広い。
水溶性アクリル : 水溶性熱硬化形アクリル樹脂塗料のことを言う。自動車、電気器具類などの浸漬塗装(電着塗装)用に使用されている。
エマルジョン形アクリル樹脂塗料 : 自然乾燥型塗料で建築塗装では多用されている。
アクリル化アルキド : アクリル変性アルキド樹脂塗料のことを言う。アルキド樹脂塗料より耐候性、光沢保持性、保色性、耐湿性などが優れている。

現在、一般住宅の塗り替えの外壁・屋根で最も使われている材料です。
水性・弱溶剤系・1液・2液型と多種ありますが、基本的には弱溶剤2液型がいちばん優秀なシリコン塗料です。

●シリコン樹脂塗料　

一般的にシリコン塗料と呼ばれている。塗り替え工事では一番使われている。
水性・油性があります。

■特徴
下地に対する付着力が強い。
光沢保持性、保色性が大きい。
耐水性、耐薬品性(耐酸性、耐アルカリ性)、耐油性が大きい。
耐汚性が大きい。元々汚れが付着しにくい樹脂である。
耐候性が大きい。(塗膜性能は限りなくフッ素樹脂塗料に近い)
親水性があり雨水とともに汚染が落ちる。
フッ素樹脂塗料は亜鉛鍍金面に不適であるが、アクリルシリコン樹脂塗料は直接塗装が可能。
その価格と塗膜性能の面で優れているので建築塗装、特に外壁塗装では多用されている。

コロニアルやモニエル瓦などはセメントなどを圧縮し、表面を守るために塗装が施してあります。この為、表面の塗装が劣化・剥離・苔の発生などがあると本体のセメント層が直接ダメージを受け劣化し、割れ・裂け・剥離などが起こります。
和瓦の場合は基本的に塗り替えはしません。
モニエル瓦は洋瓦とも言われますが、見た目が綺麗なら塗り替えの必要はありません。表面の塗装膜が劣化していたら塗り替えましょう。

■コロニアル屋根

コロニアル屋根は厚さ数mmの板で出来ています。大変薄いので塗装で守ってやらないと亀裂や欠けが生じやすいです。また苔や藻などが生じやすく、それらの根張りによって基材が壊れてしまうので注意が必要です。
一戸建て住宅の場合、大屋根を直接見ることは難しい場合が多いです。その為、玄関上の庇やベランダ下の屋根は大屋根と同じ屋根材の事が多いのでおおよその劣化具合を調査することが出来ます。

ただし大屋根と違い1日のうち影が出来る時間が多いので、大屋根よりも比較的劣化具合が軽いです。

コロニアル屋根の劣化は、艶が消え白っぽくなる　→　苔等がまばらに発生する→　部分的に表面塗膜が剥離する　→　
コロニアル自体の裂け・剥離が始まる　と進行します。

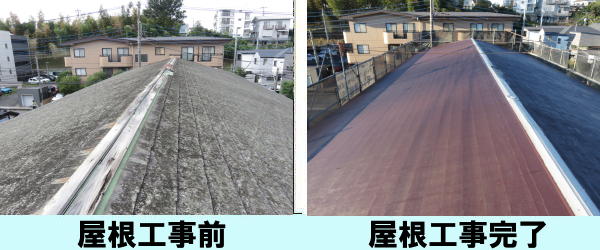

■コロニアル屋根の塗装

現状：コロニアルに苔が生じ部分的に既存塗膜が剥離している。コロニアル自体の裂け剥がれはない。

対処法
高圧水洗浄（15Mpa）で、既存塗膜の苔やチョーキングの粉を除去するのが大切です。高圧水洗浄は屋根塗装において必須の工程です。これを行わないと塗装後数年で新規塗装がはがれてきます。

洗浄後は屋根専用のプライマーを塗り、仕上げには耐紫外線性の高いシリコン系以上の専用塗材を塗布します。
外壁と比較して屋根は3倍程度の紫外線に晒されるので、外壁以上の性能の塗料が必要です。
また夏場の2階部屋の高温に困っている方には遮熱タイプの塗料がお勧めです。
一般のコロニアル塗装より1〜2割程度高価ですが、光熱費削減なども望めますのでお得になります。

モリタ建装では屋根コロニアルには全て日本特殊塗料(株)「遮熱塗装パラサーモシリコン」を使っています。

■金属屋根

最近の住宅ではあまり金属屋根は使われませんが、瓦棒板金製のものなどたまに見ます。金属屋根で問題なのが錆で、放置しておくと穴が置くなど大きなトラブルに繋がります。
また断熱効果も弱いので夏場には大変高温になり室内も熱くなります。

■金属屋根の塗装

現状：塗装膜が劣化しところどころに赤錆が見受けられる・

対処法
錆びや劣化した部分を充分にケレンして落とします。錆防止の為、エポキシ系の錆止め材を下塗りとします。

仕上げには耐紫外線性の高いシリコン系以上の専用塗材を塗布します。
外壁と比較して屋根は3倍程度の紫外線に晒されるので、外壁以上の性能の塗料が必要です。
また金属屋根は断熱効果が無い為、遮熱タイプの塗料がお勧めです。
一般のコロニアル塗装より1〜2割程度高価ですが、光熱費削減なども望めますのでお得になります。

■チョーキング(白亜化)
状況
外壁などを手でこすると手のひらに白い粉が付きます。これはチョーキングと言って塗料の寿命を示すものです。
塗料にとって最大の敵は、太陽の紫外線で、それとの戦いに敗れ粉化していきます。
チョーキングすると外壁を守る鎧としての塗装の役目が出来なくなり、次第に粉化が進み下地の破壊へとつながっていきます。

対処法
粉の付いたまま塗り替えても、新しい塗料が付着しないので、全面を高圧水洗浄(15Mpa)してから行います。新規の塗料については、耐紫外線の強い物、雨水による汚染の少ない物を選定しましょう。
モリタ建装では微弾性フィラーの上、弱溶剤2液型シリコン塗料または水性シリコン塗料をお勧めしています。
シリコン系塗料は耐紫外線性能が高く、親水性から汚染にも強い塗料です。

■亀裂(クラック)
状況
モルタル又は鉄筋コンクリート造の開口部(窓等)の四隅に発生しやすく、これは壁の構造的に弱い部分に歪が集中する為です。
亀裂にはモルタルやコンクリートの特性である乾燥収縮過程に起因するものと、構造的な歪に起因するものがあり、前者は4-5年すると亀裂の発生が止まりますが、後者はズーッと広がり続けます。
亀裂が出来ると外壁内部に水が浸透し内部から劣化が始まるので、破壊が早く進んでいきます。

対処法
モリタ建装ではクラックスケールを用い巾0.3mm未満は微弾性フィラーの摺り込み、0.3mm以上はUカットシーリングで対応しています。Uカットシーリングするとある程度の亀裂の広がりに対応できます。
木造住宅の場合は、Ｕカットシーリングは壁にダメージを与えるので、エポキシ樹脂を注入するエポシール工法を取ります。
他にも鉄筋造には高圧・低圧注入などの補修法もあります。

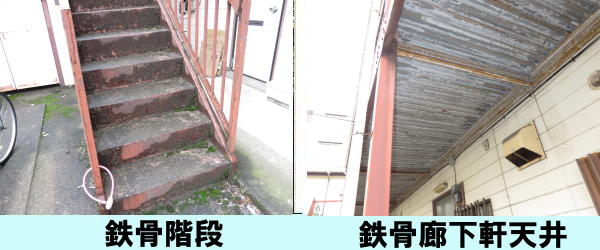

現在ではあまり使われなくなりましたが、古い建物だと鉄材を使った建物が多いです。
安価で造作しやすいうえ、強靭で構造物としても使えるので、鉄は古来から良く建築に用いられてきました。ただ錆びるという欠点から近年は使用を避けられます。

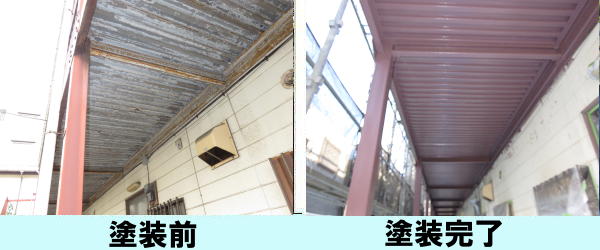

■外部鉄骨階段天井部
症状
天井部デッキプレートの塗装がはがれ錆が進行している。
特に壁側が劣化の酷いことが多く、これは上の廊下土間に溜まった雨水が、壁との隙間を通して天井に浸水する為で、上階廊下の防水の問題になることもしばしば見受けられます。
既存塗膜の剥けがバラバラと酷く、下地にはシルバーの物が出ている場合は、下地が溶融亜鉛メッキプレートで、その上に未処理で塗装した施工ミスが考えられます。
以前アパートの鉄骨廊下全体が落下するという大きな事故がありました。街を歩くと落っこちそうな鉄骨階段・廊下は多く見ますので大変危険です。

対処法
サンダー等を使い剥離した旧塗膜を除去します。活膜は残します。これはＲＢ種ケレンと言われます。
密着性と防錆力の高いエポキシ系錆止め材を前面に塗布したうえ、2液弱溶剤ウレタンまたはシリコン塗材によって仕上げます。
下地が溶融亜鉛メッキプレートの場合は、最初に脱脂処理が入ります。

■外部鉄骨階段段裏
階段部の鉄材は、出っ張り・引っ込みが多く、このようなエッジ（角）の多い部分は、平場と比べ塗膜厚が均一でなく、著しく薄い部分が出来てしまいます。
これはローラーやハケで塗装するので、角部分はどうしても擦れて塗膜が薄くなってしまうからです。これが原因で鉄骨階段は錆びやすい部分です。
階段段裏の塗膜の劣化は、階段表面からの雨水の漏水による場合が多いです。

対処法
予算があれば、階段の上面は塩ビシート防水を施工します。予算が無い場合は階段状面の入隅部を全て変性シリコンシーリングし漏水を止めます。
塗装に関しては上記の階段天井と同じです。仕上げの塗布には吹付で塗装します。
エッジでも吹付塗布なら均一な塗膜厚になります。

鉄部塗装ではＲＢ種ケレンの上に、密着性・防錆性の高い弱溶剤2液エポキシ系の防錆材を使う事が肝心です。
エポキシは密着性があり強靭な塗膜を形成しますが、紫外線には極端に弱いので、仕上げ材には耐紫外線性の高い仕上げ塗料を使う必要があります。

一戸建て住宅で注意するポイントをお話しします。
塗り替え工事ではポイントを押さえた工法が重要になります。

■シーリング回り
状況
サイディング一戸建て住宅の外装で一番注意が必要なのは、サイディングと窓回りの目地シーリングの劣化です。
サイディングは寸法の決まった板を張り合わせていく構造上、合わせ目の目地のシーリングのかかせない工法です。
ところがこのシーリングの寿命は10年程度で、サイディング外壁自体は綺麗なのに目地部の劣化が先に始まってしまうのです。

対処法
既存のシーリング材を全て撤去し、新たに新規シーリングを打設します。この時シーリング材の上に塗装するならポリウレタンシーリング、塗装しないなら変性シリコンシーリングになります。
シーリングの上に塗装すると、塗料がシーリングを守ってくれて、露出より長持ちするのでお勧めです。旧シーリングを全て撤去することがポイントです。



■雨戸板・戸袋板
状況

雨戸板・戸袋板も外装塗り替えの場合は塗装しましょう。材質が金属で新築時に焼き付け塗装してますので耐久性は高いですが、放置しておくと汚染が進み、錆などが始まります。
また外壁が綺麗になっても、雨戸板・戸袋板が汚いままだと大変目立ってしまいます。

対処法
弊社では十分にケレンを行った上で2液ウレタン以上の材料を吹き付け塗装しています。

■破風板
状況
木部を守るべき塗装が劣化し、剥げ落ちてしまったものを良く見ます。
こうなると木部が直接ダメージを受け続けるので劣化のスピードは加速します。
特に紫外線の強く当たる破風板はどちらのお宅でも劣化があります。

対処法
一刻も早く、木部を守る塗装の塗り替えが必須です。既存塗膜を丁寧に剥離ケレンし、エポキシ系木部下塗り材の上、ウレタン又はシリコン塗装します。

■霧除け
状況
窓の上にある小さな屋根を霧除けと言います。屋根は金属製の板で、下部は木で作られていることが多いです。
鉄部は焼付塗装されていて耐久性が高いですが、15年以上たつと劣化が始まり錆びだします。
木部は5年程度から劣化が始まり、チョーキングから剥離と進んでいきます。

対処法
屋根金属部はエポキシさび止めの上ウレタンまたはシリコン塗装が必要です。
木部は破風板とおなじです。

本日は塗料の色々な機能を持つものを紹介します。

■生物学的特性

●防カビ塗料・防藻塗料

防カビ材を塗料に添加したものが多く、その効果は経年とともに薄れて行く。
その点、無機質塗料はその特性からカビや藻が生えにくい。各塗料メーカーから色々な種類のものが製品化されている。
光触媒塗料は光触媒体の強力な分解能力により、防カビ・防藻効果が期待できる。

一般的にシリコン系塗料は防カビ・防藻性能が高いようです。

●抗菌塗料.

抗菌剤を塗料に添加したものが多いが、光触媒塗料はその光触媒体の働きにより菌類は分解され効果が大きい。

表面が緻密な塗膜を形成する塗料だと、カビ・藻が根を張れないため防カビ塗料・防藻塗料を謳っているものが多いようです。

建物の北面など常に湿潤な環境だと、外壁面などにカビ・藻が繁茂する事があります。
根が塗膜を貫き塗装の劣化を早めますので、防カビ・防藻塗料を意識して使いましょう。

■電気的機能を持つ塗料

●帯電防止塗料

建築塗装では、主に床用に使用される。もともと床用に使用される塗料は塗膜に電気絶縁性が強く、電気が伝わりにくい性質を持っています。帯電防止塗料は塗膜に導電性を持たせ、静電気の帯電を防止する機能を持たせた塗料です。

■熱学的機能を持つ塗料

●断熱塗料

塗料の断熱性を利用して外気温と壁内温度の格差を和らげ、壁内結露の予防効果得られる。

●耐熱塗料

耐熱塗料はその要求される耐熱温度によって区分され塗料材質も異なってくる。顔料としてはアルミニウム粉が多く用いられ、耐熱温度によってアクリルシリコン、ブチルチタネートなどが使用される。

●耐火塗料

塗膜が難燃性のタイプと火災による加熱によって塗膜が発泡し、断熱層を形成するタイプがある。発泡タイプの防火塗料で薄膜タイプもある。

■サイディング壁の住宅でシーリング工事に手を抜くような工事なら、ヤラナイほうがマシです。

先週合い見積もりにした市内のお客様のお宅はサイディング住宅で、シーリング工事の金額が随分違うので説明してほしいと尋ねられました。
そして合い見積もり業者の見積書を見るとシーリング工事だけで15万円違いました。
しかしその内容はシーリングの劣化部ノミ（悪くなったところ）打ち替えとあります。

シーリングは亀裂などにより劣化が確認できますが、建物全体のシーリングは同じ程度の劣化度なので、現在亀裂などが無い場合でも数年で亀裂が発生する恐れがあります。
古いシーリングを残すという事は、真っ当な業者には理解できない判断で塗って綺麗にすれば良いという物ではありません。

特にサイディング壁はサイディング目地だけで壁面の防水を担っているので、シーリング工事を中途半端に行うくらいなら改修工事自体の意味がありません。

また増し打ちやブリッジ工法とうたわれた見積書も見ますが、要は古いシーリングをそのままで、その上から新しくシーリングした見た目だけ工事です。
先日のｂｌｏｇでも書きましたが、シーリングメーカーは5ｍｍ以上の厚みが無いと性能が発揮できないとアナウンスしています。
増し打ちでは1ｍｍも確保できないのですぐに亀裂が発生します。

またホームセンターではカートリッジ型のシーリング材が売っていますが、役所などの公共工事では2液性シーリングの使用を求められます。
上の写真のようなシーリング混合器で混ぜ合わせて使いますので判断できます。

1液型のシーリングカートリッジでは自然乾燥・硬化になるので、弾性力や硬化状態にムラが出来ます。
化学的に硬化させる2液型シーリングですと性能にムラの無いシーリングになります。

古い塗装屋だとシーリングを軽く見ている業者がいます。塗り替えて綺麗になれば良いとの考えから、とりあえず亀裂が消えれば良いと工事しています。
しかし建物にとってシーリングは非常に大事な工事で、漏水に繋がったり、硬くなったシーリングの為にサイディング板自体が割れてしまったり大きなトラブルにつながります。

モリタ建装では防水工事も施工しているのでシーリング工事の重要性は理解しています。
ただシーリングをキチンと撤去し打ち直しすると結構な金額になり、塗替え工事全体の20％程度にはなります。

あまりに安いシーリング工事には注意が必要です。

サイディング壁のシーリング打ち替えは必須です。

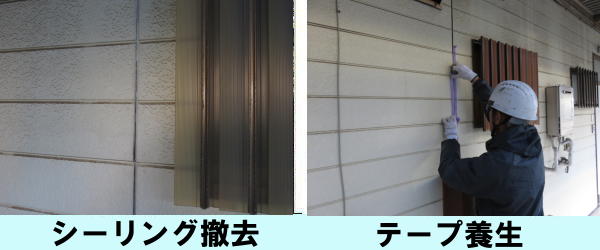

その中でも旧シーリングの撤去は最重要な工事です。

シーリングメーカーによるとシーリングは厚さ最低5mm以上を確保しないと性能が発揮できないとの事です。
5mm以下のシーリングではすぐに亀裂がでたり、剥離してしまう恐れがあるためです。

上記写真のように旧シーリングを撤去すれば厚さ1cm以上は確保できるので安心です。
この撤去した旧シーリングの総量は100m以上になるので大量のシーリングゴミが発生するので撤去を確認する事が出来ます。

シーリングゴミが発生しないようであれば要注意。
撤去しないで増し打ちやブリッジ工法などと言い訳をして、1mm弱のシーリングをして完了などというヒドイ業者もいます。
見た目は綺麗ですが1mm以下のシーリングでは意味がありません。
1年もしたら亀裂が発生し防水効果もなくなってしまいます。

塗り替え工事全体に占めるシーリング工事金額は20%程度になり高額に思うかもしれません。
しかしサイディングの塗り替えで最重要な工事なので、必要な金額と認識ください。

逆に見積書でシーリング工事が10万円程度であったなら、旧シーリングを撤去しない工事との認識が必要です。
そのような工事はやっても意味の無いものになってしまうので注意が必要です。

また最近は相見積もり、見積合わせと数社から見積を取るお客様もいますが、シーリング工事金額が極端に安い業者は即排除したほうが良いでしょう。

塗り替え工事で使うシーリングは主に、ポリウレタンと変成シリコンを使います。
以下特徴を書きます。

■ポリウレタンシーリング
比較的低価格である
紫外線に弱いので、塗装が必要。
塗料との密着性は高い。

■変成シリコンシーリング
工事価格は高い
紫外線に強く未塗装で可。
塗装する事もできる。

などです。
こう見ると塗装でも未塗装でも良い変成シリコンシーリングを全てに使えばよいじゃないかと思われるかもしれませんが、変成シリコンシーリングは高いので塗装するのならポリウレタンシーリングの方がお得になります。
また塗料との密着性ならポリウレタンシーリングの方か高いので、モリタ建装では塗装する部位にはポリウレタンシーリングを使います。

変性シリコンシーリングと書く業者もいますが、変成シリコンシーリングが正しいです。化学の先生のお宅を工事した時に聞きました。
またシーリングをコーキングと書くこともありますが、同じものです。

■物理的機能を持つ塗料

本日は塗料の物理的機能を持つものを紹介します。
使用目的に合った塗料を使う事が出来ます。

●結露防止塗料

室内の結露を防ぐとともに、その吸放湿機能によって室内の湿度を調節することでカビやダニの繁殖を抑える効果が期待できます。
 1mmの塗膜厚で、1m2当たり最大600ccの水分を吸収し、結露の防止に役立ちます。木造家屋の柱一本でコップ1パイの水分の吸放湿を行なうといわれています。
密着性、耐湿性、耐アルカリ性に優れ、たわみ性に優れている。


●貼り紙防止塗料

落書きや貼り紙の被害が多く、社会的問題になっています。落書きや貼紙を消したり除去するのは大変な手間と時間とコストを必要とします。
そのため、これらを簡単に除去できるのがこの塗料の特長です。落書き、貼り紙防止塗料の特長は

ラッカースプレー、水性スプレー、マジックインクなどの落書きを簡単に除去することが出来る。
貼紙防止成分により、貼紙も容易に剥がすことができる。
長期耐候性と落書き・貼紙除去性を維持します。
雨筋汚れや油汚れが付きにくく、初期の美観をいつまでも保ちます。
色々な被塗物に塗装でる。


■化学的機能を持つ塗料

●低汚染塗料

大気汚染や酸性雨は塗装面の汚れや耐久性の短縮をもたらしています。塗装時の美しさを保持し防汚効果の高い塗料がますます望まれています。
そうしたニーズに対応した、低汚染機能をもつ色々なタイプの塗料が開発されています。

セラミック複合技術により塗膜表面にセラミック層を造膜し親水性とともに防汚効果をねらったもの。
超微粒子塗料による緻密な塗膜構造による親水性を持たせたもの。
光触媒の分解、親水性を利用したもの。などがあります。

●光学的機能

遮熱塗料
遮熱塗料は特殊顔料によって赤外線を効率よく反射し、遮熱効果により室内温度を下げるなどを期待するもの。


●蛍光塗料

蛍光塗料は、安全・防災、船舶、消防車、大型構造物まで、幅広く使用されています。
アクリル樹脂系、アクリルウレタン樹脂塗料などが使用され、コンクリート、鉄部やプラスチックなど、様々な被塗物に塗装することが出来ます。シンロイヒ株式会社は国産初の蛍光塗料メーカーです。

●紫外線吸収塗料

紫外線吸収剤と光安定剤(HALS)を組み合わせることによってポリマーに紫外線抵抗性を持たせた塗料。
クリヤー、有色塗料があり、その用途も多様です。


塗料の環境対策への取り組み

環境問題が重要視される今日、石油製品が主材の塗装・塗料業界の環境への影響力は大きなものがあります。
塗料の環境対策として主に次のような取り組みがなされています。

●弱溶剤への移行 : 強溶剤型のものから、より環境に優しく低臭の溶剤型の塗料へと移行しています。ＮＡＤ塗料、ターペン可溶型とも呼ばれます。

●溶剤型塗料からエマルジョン塗料への移行 : 架橋技術の進歩により溶剤型に劣らない耐候性を持つ反応硬化型エマルジョン塗料へと移行しています。

■機能付加塗料の進歩 : 塗料そのものに環境への対策機能を付加価値として取り入れたものが次々と開発されています。光触媒塗料、遮熱塗料、断熱塗料などに代表される。

●エコ塗料の出現 : エマルジョン塗料は溶剤型塗料に比較して石油の消費量は少なくなります。さらに使用樹脂量を押さえながら非常に優れた塗膜を生成するエコ塗料が出現しています。

環境対策機能

■低VOC塗料
VOC規制法案の大気汚染防止法によってその対策は年々改正され、より厳しいものになっています。
塗料業界でも日本塗料工業会を中心として色々な企業努力がなされています。

法規制位前の平成16年から塗料メーカーの業界の取り組みとして製品の「低ＶＯＣ塗料」の自主表示が行われています。
低VOC塗料の製品表示についての詳細は日本塗料工業会・VOC規制関連情報のページを参照下さい。

■光触媒塗料
環境浄化作用の機能を持つ光触媒体を塗料に混入したもの。元々光触媒を均一にコーティングする技術は難しく、それを容易にしたのが塗料への混入という方法です。
しかし混入できるその量は数パーセント(3~5%程度)にしか過ぎません。光触媒体の連続膜は得られないのが今後の課題です。

光触媒は照射される紫外線にその酸化力は比例します。建物の場合にはその構造、方角によって効果は左右されやすい。
光触媒の親水性は光線の照射によって生まれるので、建物全体で考えると、塗膜そのものに親水性を持つものより低い。
親水性の問題点 : その親水性の機能により、汚れは雨で洗い落とされるというのが光触媒の特長とされている。ところが雨の日は曇り空のため塗膜の親水性はあまり機能しない。

■低臭塗料
従来、強靭な塗膜を生成する塗料といえば溶解力、揮発性の高い強溶剤型のものが中心でした。強溶剤型のものから、より環境に優しい弱溶剤型への移行によって塗料のより低臭化、低VOC化が計られています。
室内壁用に使用される塗料は低臭、低VOCであることが要求されます。従来の9分の1に抑えた超低臭塗料でVOC成分もほとんど含んでいいないエマルジヨン塗料なども開発されています。

前回同様塗装の欠陥についてお話しします。

●塗膜の艶に関する欠陥
　・艶斑(つやむら)
　　予定の艶が出ていない。

　・白化(ブラッシング)
　　塗面が白くにごり艶が無くなる

●色に関する欠陥
　・色別れ(色むら)
　　一部の色が分離して斑点や縞模様ができる。

　・色違い
　　色が同一でない。

　・にじみ(ブリード)
　　既存塗膜や下塗りの塗料の色がにじみ出して上塗り塗膜の色が変色する。

　・やけ(黄変)
　　白色、淡色が黄色っぽくなる。


●塗膜の不良欠陥
　・乾燥不良・硬化不良
　　塗膜表面がべたつき、なかなか乾燥しない。

　・もどり
　　一度乾燥した塗面が再び軟化する。
　　
　・白亜化(チョーキング)
　　塗膜表面が白く、粉っぽくなる。

　・剥れ(はがれ)・剥離(はくり)
　　塗膜が付着力を失い剥れ落ちる。

このように塗装には色々な欠陥がありますがモリタ建装はこれらを熟知していますので安心してお任せください。

■住宅塗装における塗膜の欠陥について紹介します。わかりやすく症状を分類しました。素人目には解りづらいものもありますが、モリタ建装では完成時の社内施工検査でチェックしています。

■塗膜欠陥の分類
塗料の持つ特性を完全に発揮させるには、塗装時の環境や作業的な問題などの諸条件が影響します。よりよい条件で正しく塗装されて初めて、美装と保護の塗装の目的が果たせるわけです。欠陥の原因を明らかにすることで、欠陥の予防と対策に効果を上げることが出来ます。
塗装の欠陥には施工時の気温・湿度などの環境要因と、作業者の施工ミスによる技術要因、建物の下地に起因するものなど様々です。

塗装の欠陥を上げていきます。

●塗膜の表面の欠陥
　・刷毛目(はけ目)
　　はけの塗り方向に刷毛筋が残る。

　・流れ(ながれ)
　　塗膜に塗料の流れができ波紋状の模様になる。

　・縮み(ちぢみ)
　　塗膜がちりめん状のシワになる。

　・柚子肌(ゆずはだ)・ガン肌
　　塗膜表面がゆず肌模様になる。

　・糸引き(いとひき)
　　塗膜面に網目状の塗料の結晶ができる。

　・リフティング
　　塗膜が縮み状になる。

　・はじき
　　塗料が均一に付着せず、部分的にはじかれる

　・ミスト
　　塗装面にぶつぶつができる。

　・膨れ(ふくれ)
　　塗膜の一部が膨れ上がる。

　・ひび割れ(クラック)
　　塗膜にわれを生じる。

●塗膜の艶に関する欠陥
　艶斑(つやむら)
　白化(ブラッシング)

●色に関する欠陥
　色別れ(色むら)
　色違い
　にじみ(ブリード)
　やけ(黄変)

●塗膜の不良欠陥
　乾燥不良
　もどり
　白亜化(チョーキング)
　剥れ(はがれ)・剥離(はくり)

■塗装設計における金額的要因

高額のお金をだせばいくらでも良い塗装が出来ます。高額を出してフッソ塗料を使ってもフッソの耐用年数以前にシーリングや鉄部塗装などが劣化してしまうので、再塗替工事が必要になります。
大切なのは建物の塗り替えサイクルの年数を考えて、コストパフォーマンスの良いものを選択していくことです。
モリタ建装では塗り替えサイクルを10年から15年程度に設定しています。

工事で使用する塗料選定上、経済的な側面から捉えた要因をまとめてみました。

■どの程度の耐久性を望むか

塗り替え工事では長期を見込んだ耐久性を決めることが大事です。
あまり足場が掛かる工事はしたくないという場合には、フッソや無機をふんだんに使った高額な工事になります。
また、10年弱のサイクルで塗り替えを行い常にきれいな住宅を望む場合は、耐久性も10年持てばよいシリコン系の塗料の選択になります。

一般的にはコストパフォーマンスの塗料での塗り替えになります。当サイトの[目的別おすすめ塗料で]レーダーチャートなど見てお選びください。
一つ注意な点が、耐久性が高いといって汚染に対しても高性能とは限らない事です。
フッソ塗料は塗料の耐久性は高いですが汚染に関しては一般の塗料とかわらないので、高級塗料なら無機塗料の方をお勧めします。
塗装膜が持っても汚い外観になってしまうと本末転倒ですね。


●塗料の価格 : 石油製品高騰の折、塗料の価格も大事な塗料選定の考慮要因です。

●塗料の使用量 : 単位面積当たりの塗料使用量も塗料決定時の大切な要因となります。

●耐用年数 : メンテナンスコストと共に大切な経済性の要因になります。

●メンテナンスコスト : 塗料の価格面と同程度に重要な要因です。

塗装設計の要因・塗膜厚

塗り回数 : 塗料によって必要塗り回数は異なります。1回で十分なものから4〜6回必要なものまであります。塗料によって異なりますので確認が必要です。
塗料使用量 : 塗料によっては単位面積当たりの使用量が大きく違うことがあります。使用量は塗り回数によっても変わってきます。

塗装設計における塗装工程・塗装作業上の要因
塗装の単独工事以外の場合、他の工事と塗装工事との兼ね合い、養生の必要性など作業工程を決定する上で大切になります。これを誤ると仕上がりにも影響し、トラブルの元にもなります。経験と総括的な視野が要求されます。

塗装計画で大事なことは何年程度の耐久性があり、それにたいして予算はどの程度あるかで決まります。
希望する耐久年度になるべく少ない予算で行えるコストパフォーマンスの高い工事を目指しましょう。

■住宅塗装は計画的に

住宅塗装工事の計画には、塗料の選定・塗装方法・足場の問題・経済性・耐久性などを総合的に考慮しなければなりません。このような要因を総合的に検討、判断をして一つの塗料と塗装方法を決定し、適切に施工されるように計画する事が塗装計画です。
本来、これは建築設計士の領域です。新設工事の場合ですとテキストどおりの標準仕様で問題ない場合が多いですが、塗り替え工事の設計となりますと、被塗物の現状・程度により適切な下処理方法を選定しなければなりません。それにはそれなりの現場経験が要求されます。
そこで知識が豊富でノウハウのある改装専門の塗装店の出番となります。

塗装計画は実際に建物を調査し、その建物に合った計画立案が重要です。建物も見ないで一式いくらというわけにはいきません。

■塗装の要因
１）塗装に要求される条件

・被塗物の種類は何か(モルタル、木部、鉄、スレートなど)
・被塗物の塗装素地としての状態は(さび、ひび割れ、塗膜の浮き、剥れなど)
・施工方法、作業工程との関連は

2）経済的な要因
・工事費の予算上、単価的にはどうか
・耐久性はどの程度必要か

現場・塗装部位の上記の状態から、どのように足場を掛け、どのようなケレンをし、どのような下塗りを選定し、どのような上塗りを選定するか。
そしてそれら選定工程は経済的に見てコストパフォーマンスの高い物であるかを設計する事が塗装計画になります。

モリタ建装ではこれらを、「建物診断書」により部位ごとの写真付きで塗装設計をお客様に提示します。

■塗料選定の計画

数多くの塗料の中からどの塗料を選定するか。その際の考慮すべき要因をまとめてみました。

・耐用年数 : 要求される耐用年数はどの程度か。

・被物塗物の素材の種類 : 塗料は被塗物の素材に応じて設計されるのが一般的です。素材別に適した塗料を選ぶ必要があります。

・遮熱効果や防水効果など特殊機能が必要かどうか。

・既存塗膜の種類(塗り替えの場合) : ブリードなどの問題を起こさないよう、既存塗膜を考慮した塗料やアンダーコートの選定が必要です。

・塗装工程(工期的な問題) : 周辺工事との兼ね合い、塗装工程と工期との兼ね合いなども考慮が要求されます。

・塗装の仕上がり感 : 艶の有無、パターンの必要性などどのような仕上がり感が望ましいのか検討する必要性があります。

■塗装方法の選定計画

塗料をどのような塗装方法で施工するか、塗装方法の選定に考慮しなければいけない要因を簡単にまとめてみました。

・被塗物の形状 : 形状によっては刷毛塗りではきれいな仕上げが困難な場合があります。そうしたときはスプレー塗装を採用したり、広い面積の場合はエアレス塗装を選定したり、飛散が問題なときはローラー塗装にしたりと考慮が必要となります。

・環境汚染、安全 : 塗料の飛散、溶剤の臭い、毒性など特に都市部での工事には住宅が密集しているので近隣への配慮が必要になります。なるべく環境型、無公害塗料の選定が大切になります。

・塗膜厚 : メーカー規定の塗膜圧を塗装施工するのは当然ですが、仕上がり感の要求で塗膜に重量感が必要な場合、複層吹き付け材を使用します。スッキリ感を出したい場合は薄塗りで耐久性のあるエナメルを選定したりします。

・足場 : 塗装方法によって足場の必要性、足場の種類も変わってきます。

■塗装方法の種類
ここでは主に建築塗装で、現場施工の際に用いられる塗装方法を紹介しています。

・刷毛塗り
・ローラー塗り
・スプレー塗装
・エアレススプレー塗装
・ガン吹き
・コテ(左官コテ、パターン付けコテなど)塗り

以上の項目を現場の環境・状態から最適な物を選定していきます。

■タイル外壁の最重要ポイントは構造目地シーリングの改修です

本日より川口市内のＳ様邸の外部改修工事に取り掛かりました。
Ｓ様邸は外壁がタイル貼りの鉄骨３階建てで立派な建物です。

焼き物である磁器タイルは大変耐候性が高く、数十年の寿命があります。
焼き物の壺や皿など数百年たったものでも、艶があり耐久性の高さはご存じの事と思います。

外壁全面にタイルを貼り一枚壁とすると、建物の変動によりドコに亀裂が入るかわからなくなります。
ですのでタイル壁には構造目地と言って等間隔で縦横に目地シーリングが施されています。そこに亀裂を誘発させます。
また窓などの開口部廻りも目地シーリングがあります。

●タイルの耐久性は高いですが目地のシーリングは10年程度と言った所なので、タイル壁と言えど10数年に一度のシーリングの打ち替えをしなくてはなりません。
シーリングの劣化を放置するとタイル目地からタイルの裏側に水が回ってしまい、タイルの剥がれや外壁の浮きなどの障害が出ます。
また漏水が構造体である鉄骨や木材まで達すると、それを腐食させ建物に大ダメージを与えてしまいます。

タイル目地には変成シリコンシーリングを使いますが、新築時に耐久性の無いウレタン系やアクリル系のシーリングが使われた建物もあり障害が発生してる建物もあります。
これらの目地は
1）硬くなって弾性力が無い
2）表面に微細な亀裂がある
3）ボロボロになり剥がれてしまう
などといった障害から防水を目的とするシーリングの役割を果たせなくなっています。

改修工事ではアクリル系は耐久性の面から使用しません。ポリウレタンシーリングは優秀な材料ですが、紫外線に弱い為表面を塗装などで守ってやらなくてはならないため、表面が露出するタイル目地シーリングには向きません。
表面が露出するシーリングは変成シリコンシーリングを使用します。

今回工事するＳ様邸は新築時に適正なシーリング材が使われていて、通常の経年劣化からの工事になります。

●シーリング工事は撤去して新たに打ち直す
劣悪な業者だと現在のシーリングを撤去せず、上から新しいシーリングを増し打ちしてしまいます。見かけは新しくシーリングしたように見えますが、厚さは薄くシーリング本来の機能が果たせません。
シーリングメーカーによると新規のシーリングは厚さを5mm以上確保しないとシーリング材の性能が発揮できないと言っています。

増し打ちだと厚さ5mmを確保できないので、シーリング工事では必ず既存シーリングを撤去してから打ち直さなくてはなりません。
シーリングを撤去すると1cm角程度の古いシーリング材が100m以上でますので確認してください。

磁器タイルの外壁では変成シリコンシーリングでの全面的な打ち直しが必要です。

■小面積の住宅塗装では塗料設計単価通りにはいきません

塗料メーカーのサイトやカタログには設計単価と言う基準単価が掲載されています。
[商品名　単価]で検索すれば大抵の塗料は出てきます。

一般的に塗装面積は大きければ多いほど仕事の伸び、進捗が効率的に行くので大面積ほど面積当たりの単価は安く施工できます。
10�uと1000�uだと1000�uの方が�u単価は安く施工できるという事です。
逆に10�uでも塗装準備などは変わらないので、経費等が高くなってしまいます。

そこで塗装の設計単価表では、だいたい300�u以上の塗装面積を基準に積算されています。
設計単価が2000円/�uで塗装面積が10�uの場合、2万円で出来るとは限らないという事になります。
また塗装しない部分つまり養生する部分が多かったり、役物が多い場合も設計単価より高くなることがあるので、正確な金額が知りたい場合は、現場調査の上見積書を取るのが良いでしょう。

設計単価を参照する場合は注意が必要になります。

Ａ塗料とＢ塗料の価格の比率はわかるのでどちらの単価が高いという事はわかります。

色々なメーカーの塗料を比較する場合は、

●樹脂（シリコン・フッソ等）が同じである事　
●水性と油性（溶剤）が同じである事　
●1液型と2液型が同じである事
●下塗り材の性質も同じである事　を注意して比較することが大事です。

水性塗料の制作技術に秀でたメーカー、油性塗料の制作技術に秀でたメーカー、防音や遮熱などが優れている等々メーカーにもカラーがあります。

■塗料の相場が知りたかったら数社から合い見積もりを

数社から合い見積もりを取れば塗料の相場（単価）という物がわかります。
ここで注意が上記●を統一して見積もらないと、かたやフッソでかたやウレタンで積算した見積が出てきても、元々単価が違うので判断材料として使えません。
仕様を統一した見積だったら価格の高い安いは一目瞭然なので、相場より極端に高い価格を提示されたらすぐに判断が付きます。
逆に相場より極端に安い単価の場合は注意が必要です。違った材料や使用期限切れの塗料を使われてはたまりません。

また下地補修や下地調整なども各社独自のカラーが出るので、不明たところがあれば尋ねてみましょう。

■防音や振動対策には「防音一番」オトナシートを

クーラー室外機の振動、鉄骨階段の歩行音、霧除けトタン屋根の雨だれの音など、低周波系の騒音に悩んでいる方は多いようです。
普段はなんて事ないのですが一度気になるとわずらわしくなるようです。
また常に低周波の環境だと鬱になる等の健康障害もあるようなので是非対策が必要になります。

そんな時には日本特殊塗料の「防音一番」オトナシートが活躍します。
アスファルト系の素材で、自動車の防振・防音で培った技術により開発しました。
接着剤付のシート状で、形状も自由になるのであらゆるものに貼り付けられます。

以下の騒音対策には「防音一番」オトナシート
●小庇の雨だれの音が気になる
●鉄骨階段の踏み音が気になる
●クーラー室外機の振動・騒音が気になる
●流し台シンクの騒音が気になる
●冷蔵庫、洗濯機等の異音が気になる


本体は黒いシートですが、水性の塗料によって塗装も可なので目立たなくすることも出来ます。
また最初から色や柄がプリント避けているものもできました。
自動車好きの若者が車のオーディオに凝ってスピーカーを沢山つけたりしていますが、振動だらけで音が濁ってしまいます。これの防振材として「防音一番」が人気でかなり使われているようです。
パソコンもファンなどの振動から雑音を発生していますが、ケースの側面に貼って音を消す事も出来ます。

私は若いころからのオーディオファンでアンプやスピーカーに凝って収集しています。スピーカーが大きくなると問題なのが「音が混じって濁る」事があります。
スピーカーの後ろの壁面が振動して異音を混じらせたり、家具が音で振動して雑音の元に成ったりします。
そこでスピーカー背面の壁に「防音一番」オトナシートを貼った所、いらない反響音が無くなり良い音になった気がします。
オーディオはスピーカーコードでウン万円とオカルトじみた商品もありますが、「防音一番」オトナシートは価格も安いのでコスパに優れます。

日本特殊塗料は自動車の底に塗ってある黒い防音・防振動の塗装材でシェアNo1のメーカーですので技術は折り紙つきです。

また金属屋根の異音などの大きなものについては、塗料で防音・制振効果のあるものをお勧めします。
さすがに大きな面積や外部の物に「防音一番」オトナシートは使えませんのでモリタ建装に工事をご依頼ください。

■素材ごとに最適な塗装を選択します

現在では住宅の内壁にはボード類古い建物では塗り壁が使われています。部位や効果によって色々なボードや塗り壁があり、適正に対応する塗料があります。

●ボード類
けい酸カルシウム板(ケイカル板)
セメント、けい砂、石灰、消石灰が主成分になります。
アルカリ性はほぼ中性です。
もろく、粉化性で吸い込みが非常に大きいです。

木毛セメント板
木材を木毛状にしたものにモルタルに付着させ、圧縮して板状にしたもの。
多孔質で吸音性、断熱性が良く内装用などに使われます。
含水率、アルカリ性も低いので、中和処理をせず直接塗装出来ます。

繊維板
アスベスト板ともいわれ、石綿とセメントに水を加え混練したもので、高い耐熱性に優れ、硬く耐水性もあるので建築に多用されてきました。
近年のアスベストの健康被害の問題から、現在は使用されていません。

石膏ボード
石膏にのこくずや短繊維を加えて水練りしたものを難燃処理をした厚紙でサンドイッチし、圧縮して平板状にしたもので難燃建築材料として多用されています。
穴あきボード、テーパーボード、防水ボード、平ボード、ラスボードなどがある。
ラスボードは内壁のモルタル仕上げの下地材として用いられている。
穴あきボードは吸音穴に大小の二種類があり、吸音建築材として使用されている。

●塗り壁類
石膏プラスター
石膏だけを単独で使用することもあるが、炭酸カルシウムや川砂を練り込み、さらに結合材としてすさ(麻の繊維)を加えて塗り壁に使用します。
炭酸カルシウムを加えた場合。弱アルカリ性を示します。
石灰を加えた場合は強いアルカリ性を示します。
塗装はしやすい素材であるが、表面が劣化してくると塗料の付着力が問題になってきます。

ドロマイトプラスター
酸化カルシウム、酸化マグネシウム、それに天然鉱石を粉砕したものを混練して造られます。
収縮率が大きく、割れができる欠点がある。アルカリ性を示し、塗装素材としては注意が必要です。

漆喰
消石灰(水酸化カルシウム)が主成分で、これにふのり、すさ(麻の繊維)、川砂などを加え、混練りして塗り壁材としたもの。
日本古来から使用されている塗り壁材で、アルカリ性が長期に渡って残り、塗装素材としては厄介です。
表面は滑らかで、その点では塗装素材としてはよいです。
　　　

■素材ごとに最適な塗装を選択します

塗装業者といえども塗装物の特徴や物性など注意点を知らないと、塗装して剥がれたり思いもよらないトラブルに会ったりします。
素材の種類、金属・木材などの知識も必要になります。

現在の建築にはベニヤ合板が多く取り入られていて、柱など単一の木材で作っていたものも、今では合板が使用されることもあります。これは単一の木材よりも合板の方が強度が高い、安価で安定した材料が使えることからです。

■合板の構造
単板(ベニヤ)　三枚の貼り合わせを基本として五枚合わせ、七枚合わせなど奇数枚で構成され、単板の繊維が直行するよう、交互に重ねて貼り合わせてあります。
合板の塗装には経験が必要で、ノウハウがないと思っても見ない不具合が発生します。

JAS規格による分類
1類合板 : 長時間の外気、湿潤状態に耐える合板。
2類合板 : 多少の湿潤状態の露出に耐える合板。
3類合板 : 耐湿性の重要でない部分に用いられる合板。

特殊合板
単板を二枚だけ接着して作ったものや、心板(コア)に単板以外のものを使用した心持特殊合板などがあります。

表面特殊合板
表面に特殊な処理や加工を行った合板。溝付き合板、形押し合板、有孔合板などがあります。

プリント合板
表面に天然材の木目やいろいろな模様を印刷した合板。

オーバーレイ合板
単板オーバーレイ合板 : 表面に美しい化粧単板(突き板)を接着したもの。

プラスチックオーバーレイ合板 : 木目などの模様を印刷した合成樹脂のフィルム、またはプラスチック板を圧着したもの。

繊維板
木材の不足と木材の変形など、加工面の問題から生産されるようになりました。

ファィバーボード
木材をチップ状にしたものを薬品処理した後、接着剤を混入し熱圧したもの。繊維方向が一定でないので変形に強く、建築内装用、車両、家具、電気製品などに使用されています。

パーティクルポード
原料をチップ状にしたものを接着剤を混入し加圧したものでファィバーボードより軟質である。二層、三層、多層ボードとして重ね貼りすることで、いろいろなボード板が作られている。木工製品、ドア、間仕切りなどに使用されています。

■鉄筋コンクリート(ＲＣ)

現場打ち鉄筋コンクリートやPCコンクリート板など、コンクリートは他の塗装素材とは違った補修・塗装が必要になります。

■コンクリートの種類

ポルトランドセメントに骨材と水を加えて、よく練ったものを型の中に流し込み、硬化したもの。骨材の種類によって普通コンクリート、軽量コンクリート、重量コンクリートに分けられます
。

●コンクリートの中性化

コンクリートは強いアルカリ性を示すが、水分が蒸発、乾燥に伴ってアルカリ度が低下します。硬化してから長期間放置すると大気中の炭酸ガスや亜硫酸ガスなどの酸性物によって中和され、アルカリ分が減少します。養生期間約1ヶ月でPH9程度まで弱ります。

プレキャスト鉄筋コンクリート
工場で型に流し込み加圧、養生、乾燥などの一定の管理をして生産され、現場組み立て式建築方法として広く使用されている。骨材を工夫することで、いろいろな柄、模様のものが生産されている。コンクリートよりも含水率が低く、アルカリ性も低く管理されているので、現場塗装がしやすい。吸い込みが大きいので下塗り材の選定に注意が必要です。

モルタル
ポルトランドセメントと骨材の砂に水を加えて練ったもので、アルカリ性もコンクリートより弱いので塗装しやすい。
建築構造物の上塗りとして、コンクリート、木ずりやラス張り、穴あき石膏ボードなどに左官材料として用いられます。
ブロックやレンガの組積みの結合材や上塗りとしても使用されます。
骨材の砂の粒子大きさや量によって、仕上がり表面の凹凸、粗さが決まる。セメントの量が多いと表面は滑らかになるが、乾燥とともに細かな亀裂が入りやすくなります。

ALCパネル
発泡剤を混入して泡立たせて造る発泡軽量コンクリートで、その成分はセメント、けい砂、石灰、発泡剤からできています。
吸水性が大きいので注意を要する。下塗材の選定と塗装方法にも要注意。
アルカリ性をほとんど示しません。表面強度が低く、損傷を受けやすい。

コンクリートブロック
セメント、砂、砂利が主成分。アルカリ性です。表面は粗く、部分的な吸水むらを生じます。

■素材ごとに最適な塗装を選択します

塗装業者といえども塗装物の特徴や物性など注意点を知らないと、塗装して剥がれたり思いもよらないトラブルに会ったりします。
素材の種類、金属・木材などの知識も必要になります。


［金属］
金属はその重さ(質量)によってナトリウム(Na)、マグネシウム(Mg)、アルミニウム(Al)など軽いものは軽金属といわれています。
これに対して質量の重いものは重金属といわれ、鉄(Fe)、銅(Cu)、金(Au)、鉛(Pb)などがあります。

■鉄鋼
鉄鋼は空気中の酸素と化合し、黒色の厚い酸化膜(黒皮又はミルスケールともいう)Fe3O4をつくり、大気中の酸素や水分に徐々に酸化されて錆(Fe3O4)になりやすい性質を持ちます。

■炭素鋼
炭素鋼は錆が発生しやすく、塗装に際してはその前処理が重要です。
リン酸塩皮膜処理を施したものは作業中など短期間の防錆効果を目的としています。

鋳鉄(銑鉄)
砂型に溶融した鉄を流し込んだもの。表面には巣や酸化皮膜で覆われている。凹凸が多く、その表面は粗いのが他の金属との大きな相違点です。
塗装に際してはその辺の前処理が課題になります。

■ステンレス鋼
鉄、ニッケル、クロム、炭素の合金鋼。それらの含有比率によっているいるな種類がある。錆の発生がないので、塗装素材として取り扱われなかったが、最近では装飾的な目的で塗装されることが増えてきた。よく研磨して(目粗し)から塗装することが必要。


［木材］
塗装素地としての木材は、木目や年輪の形、色調、肌が全く同じものはない。それぞれ特有のもので、その美しさは塗装することでより美しさをまします。


木材の特徴

・塗装することで耐久性が増し、木目を浮き立たせたり、電気絶縁性を持つなどの特徴があります。
・春材(春から夏の成長期に、比較的大きな細胞でできた部分)と秋材(夏から秋に成長した比較的細かい細胞でできた部分)によってできた年輪が切り口に現れます。
・年輪の模様は切り口の方向によって板目と柾目(まさめ)に分かれるます。
・樹皮に近い部分は材質が柔らかく、水分が多い。心に近い部分は硬く、用材に適しており心材といわれ、赤みを帯びています。

■広葉樹
植林は針葉樹中心であり、乱伐によって生産量は極端に少なくなっています。
なら、けやき、さくら、かば、しおじ、かつら、ほうなどがあります。
材質は硬く比重も大きいのが特徴。 強度は強い。
家具、建築用材、什器、工芸品など広く使用されています。

■針葉樹
生産量も多く、植樹といえば杉、檜、ひばが主流です。
檜、杉、松、さわら、ひばなどがあります。
材質は柔らかく、導管がなく木目はきわめて小さい。
塗装では木目や木肌が美しいことから、透明塗料で仕上げられることが多い。
主に建築用材として広く使用されている。

シーリングはノンブリードタイプの低モジュラスを使用しましょう

前回もお話ししましたが、サイディング住宅の塗り替えで一番重要な工事はシーリング工事です。

サイディング板自体からは漏水は無いのでサイディング目地・窓回り目地をしっかりシーリングしておけば外壁からの漏水はありません。

■ブリージング汚染
塗り替えした建物で目地の部分が黒っぽくなっているものがあります。あれはブリージング現象と言ってシーリングに含まれる可塑剤が塗装の上まで漏れ出して、汚れを吸い寄せて汚染しているからです。

可塑剤はシーリングを柔軟にするためのものですが、シーリングの上に塗装してもその塗装膜を突き抜けて表面に漏れ出て、糊のような効果でホコリなどを吸い寄せます。

サイディング住宅を塗り替えても数年後に目地が全て黒っぽく汚染してしまったら目もあてられません。
シーリングはノンブリードタイプのものを使いましょう。このタイプの物はブリージングしません。

■モジュラス
何故サイディングには目地があるのかというと、大きな一枚壁だと構造体の揺れなどによって生じる亀裂が、サイディング板面のドコに入るかわからず、亀裂だらけの壁になるからです。
そこで一定の間隔で目地をいれ、そこに亀裂を誘発させてコントロールしています。

公共の建物などは鉄筋コンクリート造のものが多いですが、これの外壁にも亀裂誘発目地があります。

モジュラスとはシーリングの弾性力強度の事で、柔らかい輪ゴムと自転車のチューブの用に伸び易さ違いです。

柔らかいシーリングと硬いシーリングを低モジュラス・高モジュラスと表しています。

先ほど話した鉄筋コンクリート造の建物には高モジュラスのものが使われます。

ところがサイディング住宅の目地に高モジュラスを使うと、亀裂を誘発すべき目地のシーリングが硬いので、サイディング板自体が割れてしまいます。
サイディング住宅で目地には亀裂は無いのにその付近の板自体に亀裂がある物は、高モジュラスシーリングを使った懸念があります。

ですので一般住宅のサイディングのシーリングには低モジュラスタイプを使わなくてはなりません。

モリタ建装は全て低モジュラスのノンブリードのシーリングを使用しています。

■サイディング目地に青いものが見えたら大注意です

先日より川口市内でＨ様邸サイディング壁住宅の塗り替え工事が始まりました。
築13年でサイディング板自体はそんなに劣化していませんが、サイディング目地に青い物が見えるとのお話から工事になりました。
この青いものはサイディング板の間に設置されたジョイナーと言う物で、目地シーリング無くなると見えてきます。
青いジョイナーが見えたらシーリングの防水効果が無くなり、サイディング板の裏に雨水が回り込みサイディング板自体を変形させます。
またこの雨水は鉄骨や木製の構造物を錆や腐らせますので、早急にシーリング工事のやり直しが必須です。

■シーリングは撤去して打ち替える
シーリング工事で注意が必要なのが、サイディング板間シーリングは撤去して打ち替えるという事です。
シーリングメーカーの説明によるとシーリングは厚さ5ｍｍ以上は確保しないと耐久性が極端に短くなるとの事です。
劣悪な業者になるとシーリングを撤去しないままその上からシーリングするところもありますが、これだと厚みが1-2ｍｍしかならずに数年で再度亀裂が入るので意味がありませんのでご注意を。
シーリングを撤去すると1ｃｍ×1ｃｍの旧シーリングが数十ｍ廃棄物として出るので、これをご確認ください。

塗り替え工事で使われるシーリングには2種類あって［ポリウレタンシーリング］と［変成シリコンシーリング］になります。

■［ポリウレタンシーリング］
ポリウレタンシーリングは弾性力・接着力・耐久性がありますが、紫外線に弱い為上から塗装して守る必要があります。
シーリング後に塗装をするならポリウレタンシーリングです。

■［変成シリコンシーリング］
変成シリコンシーリングは弾性力・接着力・耐久性がありその上紫外線にも強いので、タイル目地などのように上から塗装しない場所に打ちます。上に塗装も出来るので万能型と言えます。
それならば何故全ての部位に［変成シリコンシーリング］を使わないかというと、単価が高いことと塗装との接着にはポリウレタンのほうが優れているからです。
変成シリコンシーリングは多色あるので、イメージに合ったカラーを選ぶことが出来ます。
豆知識で変性と書いている業者もいますが、変成が正しいです。化学の先生に聞きました。

住宅のシーリングの打ち替え工事には全面足場が必要になります。
この機会に屋根コロニアルと壁サイディングの塗装も依頼されました。
たとえば全面足場を掛けシーリング工事だけでも50万円近くかかります。屋根壁の塗装をいれても100万円弱なので全面的な塗り替えになりました。

サイディングには石調・タイル調・木目調などの高級感ある柄のものがあり、それを塗装で単一色にすると高級感や質感が無くなってしまうので紫外線カットクリヤ（透明）で仕上る場合があります。

今回のＨ様邸は柄の無い単一色のサイディング板なのでシルビアＮＡＤシリコンによる塗り替えになりました。
壁がピカピカになるのは嫌との事で3分艶仕上げとしました。
一般的に艶有が100％として艶を30％におさえたマットでしっとりした仕上げになります。

DIYでの塗装時の注意点と水性塗料なら架橋型を

塗料は購入してそのまま使用できず、溶剤やうすめ液(水を含む)などで希釈してから使用することが多いです。またエナメル(不透明塗料)は顔料が沈殿している場合が多いので使用前に、よく撹拌してから使用することが必要です。
特にDIYで使用するためホームセンター、家庭用品店、金物店などで購入した場合、在庫期間が長く顔料とがビヒクル分離していることが多いので注意が必要になります。

ビヒクルとは？
塗料の構成要素のうち、主要素(天然樹脂、合成樹脂など)と副要素(塗装作業性や塗膜性能を向上させるための添加剤)を溶剤に溶かしたもの。顔料を含まない物。

◎溶剤系塗料の場合
■調合のポイント
・貯蔵期間が長いものは顔料が沈殿している可能性が大きいので、缶を逆さまにして良く揺するように振ってから開を開ける。
・缶の底まで届く長い棒などで、底から上にすくい上げるようにして撹拌する。
・錆止め塗料、アルミペイントなど顔料の重いものは、沈殿していることが多いので念入りに撹拌し顔料の分散を均一にしてから使用することが重要。

■希釈のポイント
・その塗料専用のシンナーを使用すること。
不適当なシンナーを使用すると塗料とシンナーが溶け合わない。見かけは希釈されたようでも、塗膜生成過程で分離が起きる。完全乾燥が妨げられる。などの障害を起こす原因になる。
・一般的に油性系の塗料は塗料用シンナー、ラッカー系はラッカーシンナー、酒精系はアルコールで希釈する。
・合成樹脂塗料系は専用シンナーを使用する。
・使用する分だけ、分けて採り、希釈すること。

◎二液性塗料の場合
■調合のポイント
・基材(主剤)と硬化剤(促進剤)の混合比率を正確に調合すること。(二液性塗料では最も重要!)
・混合比率を間違えると、乾燥不良、塗膜の欠陥が出るので注意。
・使用量を間違えると一方の成分が足りなくなり塗料のロスが出る。
■二液性塗料の使用注意点
・均一に撹拌する。パテなど高粘度のものは、特に均一になるよう練り合わせることが必要。
・可使時間と使用量を考慮し、一度に必要以上に調合しないこと。特に可使時間の短いものは作業速度を考えて調合する。
・撹拌に使用したヘラや棒をうっかり使用しない基材に入れない。
・成分によっては高温、湿気を嫌うものもあるので密閉し、冷暗所に保管する

◎エマルジョン(水性塗料)
乳濁液。互いに混じり合わない液体が界面活性剤の働きで、一方が他の液体中に微粒子状で分散しているもの。

エマルジョンは水性系の塗料につかわれています。以前は水性塗料は溶剤系に比べて作られる塗膜が弱かったのですが、近年は以下に話す架橋型の登場以来、強い塗膜を形成できるようになりました。

◎エマルジョン塗料の硬化メカニズム

■融着融合による塗膜硬化
塗料分子が水中に浮かんでいたものが自然乾燥により塗膜を形成するタイプ。以前の水性塗料はほとんどこの形でした。

■架橋による塗膜硬化
水性塗料の中に反応基を持つ分子と反応剤分子があり、化学的架橋反応により塗膜を形成するタイプ。融着結合より強い結合になり強固な塗装膜ができます。
